CSD86330Q3D Купить - TI Труба MOS

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

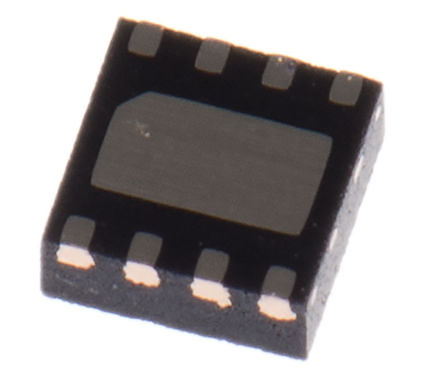

CSD86330Q3D

TEXAS INSTRUMENTS CSD86330Q3D Dual MOSFET, Dual N Channel, 20A, 25V, 4.6Ω, 4.5V, 1.4V

Наличие: 64,548 шт.

Адрес доставки: Москва

Цена: ₽ 88.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9268726

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CSD86330Q3D характеристики

Атрибут	Значение атрибута
Номенклатура	CSD86330Q3D
Производитель	TI
ЧипСити Номер продукта	CC9268726
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	LDFN-8
Напряжение Питания (DC)	22.0V (max)
Количество Каналов	2 Channel
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	4.6 Ω
Полярность	Dual N-Channel
Рассеяние Мощности	6 W
Пороговое Напряжение	1.4 V
Напряжение Сток-исток (Vds)	25 V
Входная емкость (Ciss)	920pF @12.5V(Vds)
Максимальная входная мощность	6 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	6 W
Длина	3.4 mm
Ширина	3.4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CSD86330Q3D описание продукта

The CSD86330Q3D NexFET™ power block is an optimized design for synchronous buck applications offering high current, high efficiency, and high frequency capability in a small 3.3 mm × 3.3 mm outline. Optimized for 5 V gate drive applications, this product offers a flexible solution capable of offering a high density power supply when paired with any 5 V gate drive from an external controller/driver.
Half-Bridge Power Block
90% System Efficiency at 15 A
Up to 20 A Operation
High Frequency Operation (Up To 1.5 MHz)
High Density SON 3.3 mm × 3.3 mm Footprint
Optimized for 5 V Gate Drive
Low Switching Losses
Ultra Low Inductance Package
RoHS Compliant
Halogen Free
Pb-Free Terminal Plating
APPLICATIONS
Synchronous Buck Converters
High Frequency Applications
High Current, Low Duty Cycle Applications
Multiphase Synchronous Buck Converters
POL DC-DC Converters
IMVP, VRM, and VRD Applications

Показывать

CSD86330Q3D Даташит PDF

20 страницы, 1445 КБ

12/03/2014
