CDCVF2310PW Купить - TI Тактовый амортизатор, драйвер, схема фазовой автоподстройки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

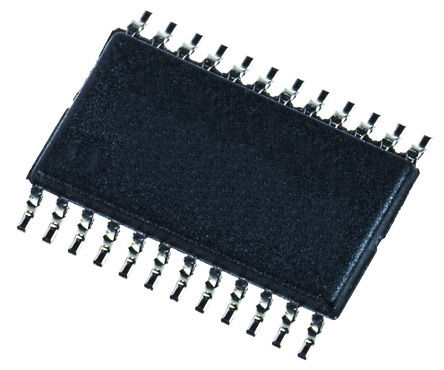

CDCVF2310PW

Clock Fanout Buffer 10Out 1IN 1:10 24Pin TSSOP Tube

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 373.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4238044

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCVF2310PW характеристики

Атрибут	Значение атрибута
Номенклатура	CDCVF2310PW
Производитель	TI
ЧипСити Номер продукта	CC4238044
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Частота	200 MHz
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	10 Output
Ток Питания	80.0 µA
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Тактовая Частота	200 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.3 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

CDCVF2310PW описание продукта

The CDCVF2310PW is a high-performance low-skew Clock Buffer operates up to 200MHz. Two banks of five outputs each provide low-skew copies of CLK. After power up, the default state of the outputs is low regardless of the state of the control pins. For normal operation, the outputs of bank 1Y(0:4) or 2Y(0:4) can be placed in a low state when the control pins (1G or 2G, respectively) are held low and a negative clock edge is detected on the CLK input. The outputs of bank 1Y(0:4) or 2Y(0:4) can be switched into the buffer mode when the control pins (1G and 2G) are held high and a negative clock edge is detected on the CLK input. The device operates in a 2.5 and 3.3V environment. The built-in output enable glitch suppression ensures a synchronized output enable sequence to distribute full period clock signals.
High-performance 1:10 clock driver
Operates up to 200MHz at VDD 3.3V
Output Enable Glitch Suppression
Distributes one clock input to two banks of five outputs
25R On-chip series damping resistors
<100ps at VDD 3.3V Pin-to-pin skew
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
