CDCM7005RGZT Купить - TI Тактовый генератор

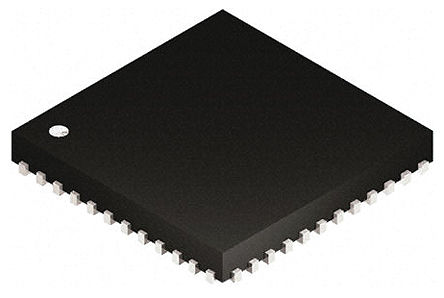

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CDCM7005RGZT

Clock Generator 0MHz to 2.2GHz Input 1500MHz Output 48Pin VQFN EP T/R

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 1,241.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19050004

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCM7005RGZT характеристики

Атрибут	Значение атрибута
Номенклатура	CDCM7005RGZT
Производитель	TI
ЧипСити Номер продукта	CC19050004
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	VQFN-48
Частота	200 MHz
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	10 Output
Ток Питания	210 mA
Количество Цепей	1 Circuit
Количество Стежков	48 Position
Рабочий цикл	51% (Max)
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	7 mm
Ширина	7 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CDCM7005RGZT описание продукта

The CDCM7005RGZT is a high-performance low phase noise/low skew Clock Synchronizer that synchronizes a VCXO (voltage controlled crystal oscillator) or VCO (voltage controlled oscillator) frequency to one of the two reference clocks. The programmable pre-divider M and the feedback-dividers N and P give a high flexibility to the frequency ratio of the reference clock to VC(X)O VC(X)O_IN clock operates up to 2.2GHz. Through the selection of external VC(X)O and loop filter components, the PLL loop bandwidth and damping factor can be adjust to meet different system requirements. The CDCM7005 can lock to one of two reference clock inputs (PRI_REF and SEC_REF), supports frequency hold-over mode and fast-frequency-locking for fail-safe and increased system redundancy. The output of the CDCM7005 is user definable and can be any combination of up to five LVPECL outputs or up to 10 LVCMOS outputs. The built in synchronization latches ensure that all outputs are synchronized for low output skew.
VCXO_IN Clock is synchronized to one of the two reference clocks
Efficient jitter cleaning from low PLL loop bandwidth
Low phase noise PLL core
Programmable phase offset (PRI_REF and SEC_REF to outputs)
Wide charge pump current range from 200µA to 3mA
Frequency hold-over mode improves fail-safe operation
SPI controllable device setting
