CD74HC595E Купить - TI Регистр сдвига

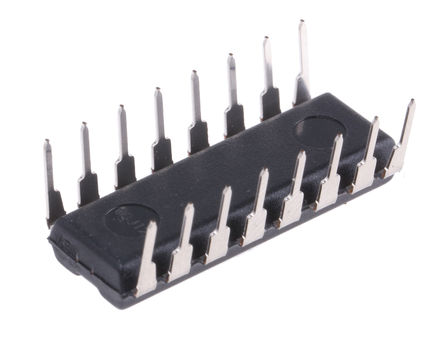

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC595E

TEXAS INSTRUMENTS CD74HC595E Shift Register, HC Family, 74HC595, Serial to Parallel, 1Element, 8Bit, DIP, 16Pins

Наличие: 1,284 шт.

Адрес доставки: Москва

Цена: ₽ 168.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5583665

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC595E характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC595E
Производитель	TI
ЧипСити Номер продукта	CC5583665
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	42 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	9 Output
Количество Цепей	16 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Время Задержки Распространения	32.0 ns
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.69 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC595E описание продукта

The CD74HC595E is a 8-bit Shift Register with 3-state output registers. It contains an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. The storage register has parallel 3-state outputs. Separate clocks are provided for both the shift and storage registers. The shift register has a direct overriding clear (SRCLR\\) input, serial (SER) input and serial output for cascading. When the OE\ input is high, the outputs are in the high-impedance state. Both the shift register clock (SRCLK) and storage register clock (RCLK) are positive-edge triggered. If both clocks are connected together, the shift register always is one clock pulse ahead of the storage register.
High-current 3-state outputs can drive up to 15 LSTTL loads
Shift register has direct clear
Typical tpd = 14ns
±6mA Output drive at 5V
1µA Maximum low input current
80µA Maximum low power consumption

Показывать

CD74HC595E Даташит PDF

22 страницы, 1042 КБ

10/31/2014

просматривать

CD74HC595E Даташит PDF

22 страницы, 1035 КБ

просматривать

CD74HC595E Даташит PDF

22 страницы, 1040 КБ

09/12/2016

просматривать

CD74HC595E Даташит PDF

22 страницы, 1037 КБ

04/16/2017

просматривать

CD74HC595E Другие Даташит

24 страницы, 1063 КБ

просматривать

CD74HC595E Чертежные схемы

52 страницы, 287 КБ

07/09/1997

просматривать
