CD74HC165E Купить - TI Регистр сдвига

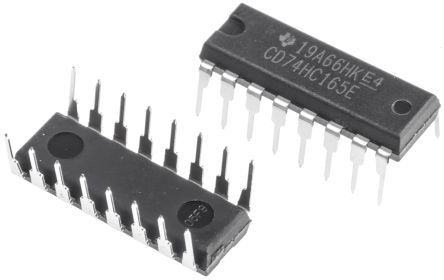

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD74HC165E

TEXAS INSTRUMENTS CD74HC165E Shift Register, HC Family, 74HC165, Parallel to Serial, 1Element, 8Bit, DIP, 16Pins

Наличие: 489 шт.

Адрес доставки: Москва

Цена: ₽ 29.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9679223

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD74HC165E характеристики

Атрибут	Значение атрибута
Номенклатура	CD74HC165E
Производитель	TI
ЧипСити Номер продукта	CC9679223
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	35.0 MHz
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Количество входов	9 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD74HC165E описание продукта

The CD74HC165E is a 8-bit CMOS parallel-in/serial-out Shift Register with the complementary serial outputs (Q7 and Q7\\) available from the last stage. When the parallel load (PL\\) input is low, parallel data from the D0 to D7 inputs are loaded into the register asynchronously. When the PL\ is high, data enters the register serially at the DS input and shifts one place to the right (Q0 → Q1 → Q2, etc.) with each positive-going clock transition. This feature allows parallel-to-serial converter expansion by typing the Q7 output to the DS input of the succeeding device. For predictable operation the low-to-high transition of CE\ should only take place while CP is high. Also, CP and CE\ should be low before the low-to-high transition of PL to prevent shifting the data when PL\ goes high.
Buffered inputs
Asynchronous parallel load
Complementary outputs
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL logic ICs
High noise immunity
Direct LSTTL input logic compatibility
CMOS Input compatibility
10 LSTTL Loads standard outputs
15 LSTTL Loads bus driver outputs
