CD4510BNSR Купить - TI Логический контроллер

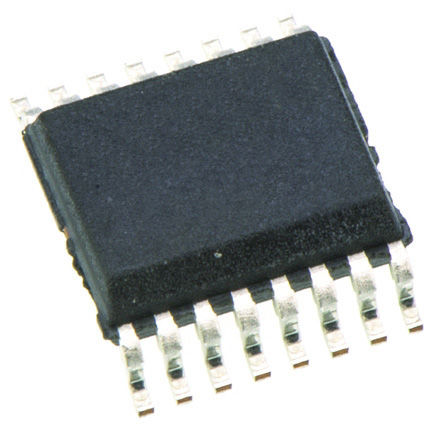

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4510BNSR

TEXAS INSTRUMENTS CD4510BNSR BCD Up / Down Counter, 11MHz, 3V to 18V, SOIC-16

Наличие: 1,673 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17501836

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4510BNSR характеристики

Атрибут	Значение атрибута
Номенклатура	CD4510BNSR
Производитель	TI
ЧипСити Номер продукта	CC17501836
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOP-16
Напряжение Питания (DC)	3.00V ~ 18.0V
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	3.0V ~ 18V
Количество Стежков	16 Position
Тактовая Частота	11 MHz
Количество Битов	4 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	500 mW
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10.3 mm
Ширина	5.3 mm
Высота	1.95 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CD4510BNSR описание продукта

CD4510B Presettable BCD Up/Down Counter and the CD4516 Presettable Binary Up/Down Counter consist of four synchronously clocked D-type flip-flops (with a gating structure to provide T-type flip-flop capability) connected as counters. These counters can be cleared by a high level on the RESET line, and can be preset to any binary number present on the jam inputs by a high level on the PRESET ENABLE line. The CD4510B will count out of non-BCD counter states in a maximum of two clock pulses in the up mode, and a maximum of four clock pulses in the down mode.
If the CARRY-IN input is held low, the counter advances up or down on each positive-going clock transition. Synchronous cascading is accomplished by connecting all clock inputs in parallel and connecting the CARRY-OUT of a less significant stage to the CARRY-IN of a more significant stage.
The CD4510B and CD4516B can be cascaded in the ripple mode by connecting the CARRY-OUT to the clock of the next stage. If the UP/DOWN input changes during a terminal count, the CARRY-OUT must be gated with the clock, and the UP/DOWN input must change while the clock is high. This method provides a clean clock signal to the subsequent counting stage. (See Fig.15).
These devices are similar to types MC14510 and MC14516.
The CD4510B and CD4516B types are supplied in 16-lead dual-in-line plastic packages (E suffix), 16-lead small-outline packages (NSR suffix), and 16-lead thin shrink small-outline packages (PW and PWR suffixes). The CD4516B types also are supplied in 16-lead hermetic dual-in-line ceramic packages (F3A suffix).

Показывать

CD4510BNSR Даташит PDF

16 страницы, 1137 КБ

09/04/2015

просматривать

CD4510BNSR Даташит PDF

16 страницы, 1139 КБ

06/11/2014

просматривать

CD4510BNSR Даташит PDF

16 страницы, 1134 КБ

06/03/2017

просматривать

CD4510BNSR Даташит PDF

16 страницы, 800 КБ

03/28/2012

просматривать

CD4510BNSR Даташит PDF

17 страницы, 1140 КБ

04/12/2013

просматривать

CD4510BNSR Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать

CD4510BNSR Другие Даташит

3 страницы, 963 КБ

02/20/2012

просматривать

CD4510BNSR Другие Даташит

2 страницы, 1177 КБ

06/22/2016

просматривать

CD4510BNSR Файл уведомления

14 страницы, 483 КБ

04/09/2015

просматривать

CD4510BNSR Файл уведомления

5 страницы, 352 КБ

04/17/2015

просматривать
