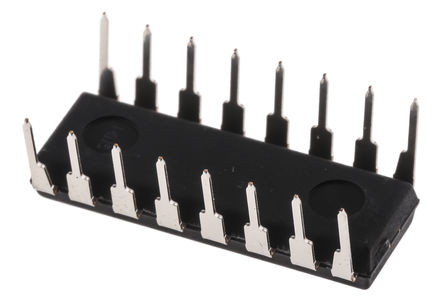

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4094BE

Shift Register, CD4094, Serial to Parallel, 1Element, 8Bit, DIP, 16Pins

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 43.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1431845

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4094BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4094BE
Производитель	TI
ЧипСити Номер продукта	CC1431845
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	6 MHz
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Количество Выходных Интерфейсов	10 Output
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4094BE описание продукта

The CD4094BE is a CMOS 8-stage Shift-and-Store Bus Register having a storage latch associated with each stage for strobing data from the serial input to parallel buffered 3-state outputs. The parallel outputs may be connected directly to common bus lines. Data is shifted on positive clock transitions. The data in each shift register stage is transferred to the storage register when the strobe input is high. Data in the storage register appears at the outputs whenever the output-enable signal is high. Data is available at the QS serial output terminal on positive clock edges to allow for high-speed operation in cascaded systems in which the clock rise time is fast. The same serial information, available at the Q"S terminal on the next negative clock edge, provides a means for cascading CD4094BE devices when the clock rise time is slow.
3-state parallel outputs for connection to common bus
Separate serial outputs synchronous to both positive and negative clock edges for cascading
Medium speed operation (5MHz at 10V)
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V
Green product

Показывать

CD4094BE Даташит PDF

14 страницы, 1115 КБ

09/04/2015
