CD4053BPW Купить - TI Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4053BPW

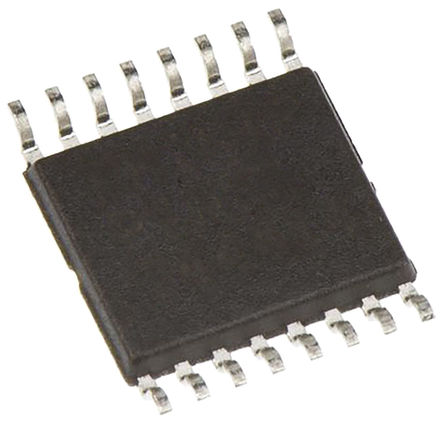

TEXAS INSTRUMENTS CD4053BPW Analog Multiplexer, 2:1, 3Circuits, 125Ω, 100µA, 3V to 20V, TSSOP-16

Наличие: 1,864 шт.

Адрес доставки: Москва

Цена: ₽ 56.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5038500

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4053BPW характеристики

Атрибут	Значение атрибута
Номенклатура	CD4053BPW
Производитель	TI
ЧипСити Номер продукта	CC5038500
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	3 Output
Ток Питания	100 µA
Количество Цепей	3 Circuit
Количество Каналов	3 Channel
Количество Стежков	16 Position
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Ширина Ленты	30 Mhz
Количество входов	6 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	30 MHz
Напряжение питания	3V ~ 20V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4053BPW описание продукта

The CD4053BPW is a triple 2-channel Analog Multiplexer having three separate digital control inputs, A, B and C and an inhibit input. Each control input selects one of a pair of channels which are connected in a single-pole, double-throw configuration. When these devices are used as demultiplexers, the channel IN/OUT terminals are the outputs and the COMMON OUT/IN terminals are the inputs. The device is digitally-controlled analog switches having low ON impedance and very low OFF leakage current. These multiplexer circuits dissipate extremely low quiescent power over the full VDD-VSS and VDD-VEE supply-voltage ranges, independent of the logic state of the control signals. When logic 1 is present at the inhibit-input terminal, all channels are off.
125R (typical) Low ON resistance over 15VP-P
18V Signal input range for VDD - VEE
±100pA (Typical) High OFF resistance, channel leakage at VDD-VEE = 18 V
Logic-level conversion for digital addressing signals
Binary address decoding on chip
100% Tested for quiescent current at 20V
1µA Maximum input current at 18V over full package temperature range, 100nA at 18V and 25°C
Break-before-make switching eliminates channel overlap

Показывать
