CD4051BM96 Купить - TI Чип интерфейса

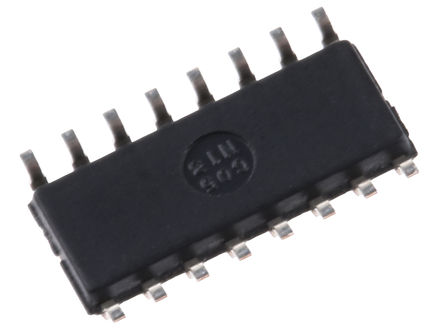

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4051BM96

Multiplexer, 8Channels, 1:8, 3V to 20V, SOIC-16

Наличие: 11,030 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21839

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4051BM96 характеристики

Атрибут	Значение атрибута
Номенклатура	CD4051BM96
Производитель	TI
ЧипСити Номер продукта	CC21839
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 20V
Количество Выходных Интерфейсов	1 Output
Ток Питания	100 µA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Время Задержки Распространения	20.0 ns
Полярность	Non-Inverting
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Ток Покоя	80.0 nA
Ширина Ленты	20 Mhz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	20 MHz
Напряжение питания	3.20 VDC
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	3 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

CD4051BM96 описание продукта

The CD4051BM96 is a CMOS single 8-channel Analogue Multiplexer/Demultiplexer with logic-level conversion, digitally-controlled analogue switches having low ON impedance and very low OFF leakage current. These multiplexer circuits dissipate extremely low quiescent power over the full VDD - VSS and VDD - VEE supply-voltage ranges, independent of the logic state of the control signals.
3 to 20V Digital,
Low ON resistance, 125R (typical) over 15 VP-P signal input range for VDD - VEE = 18V
High OFF resistance, channel leakage of ±100pA (typical) at VDD - VEE = 18V
Logic-level conversion for digital addressing signals of 3 to 20V (VDD - VSS = 3 to 20V)
Binary address decoding on chip
5, 10 and 15V Parametric ratings
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V over full package-temperature range, 100nA at 18V and 25°C
Break-before-make switching eliminates channel overlap
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

CD4051BM96 Даташит PDF

38 страницы, 1414 КБ

08/26/2016
