CD4047BPW Купить - TI Бистабильный мультивибратор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4047BPW

TEXAS INSTRUMENTS CD4047BPW Monostable / Astable Multivibrator, CD4047, 125ns, 6.8mA, 3V to 18V, TSSOP-14

Наличие: 988 шт.

Адрес доставки: Москва

Цена: ₽ 25.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24350471

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4047BPW характеристики

Атрибут	Значение атрибута
Номенклатура	CD4047BPW
Производитель	TI
ЧипСити Номер продукта	CC24350471
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin

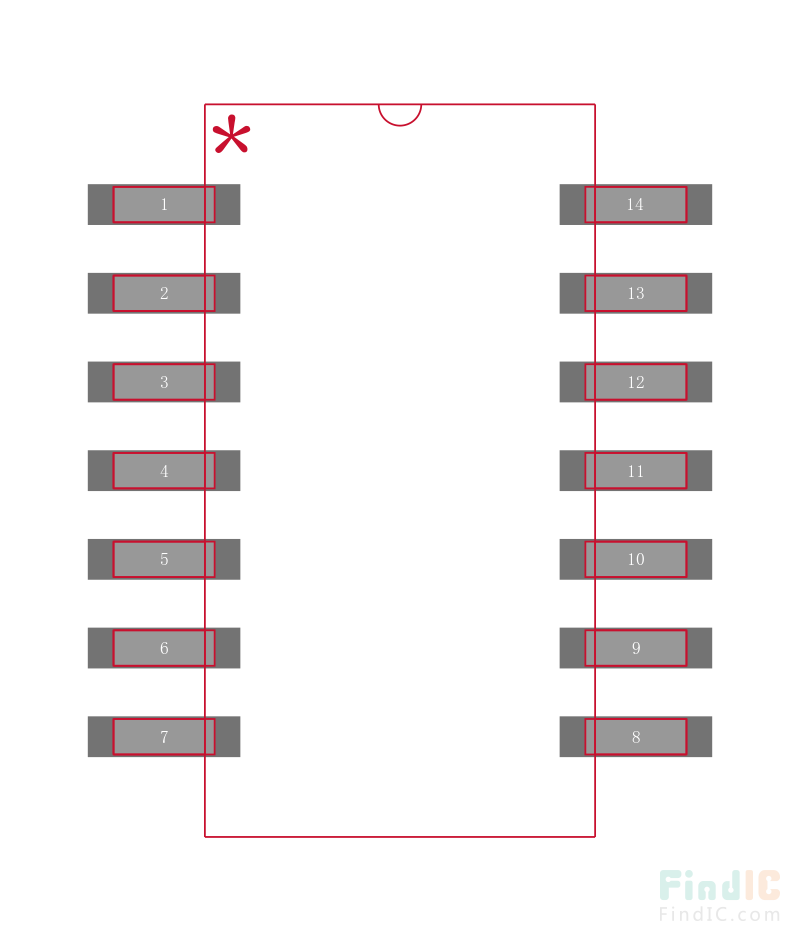

Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	6.8 mA
Количество Стежков	14 Position
Количество Битов	1 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Время Нарастания	20 ns
Время падения	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4047BPW описание продукта

The CD4047BPW is a low-power CMOS gatable Astable Multivibrator with logic techniques incorporated to permit positive or negative edge-triggered monostable multivibrator action with retriggering and external counting options. Inputs include +TRIGGER, -TRIGGER, ASTABLE, ASTABLE\, RETRIGGER and EXTERNAL RESET. Buffered outputs are Q\, Q and oscillator. In all modes of operation and external capacitor must be connected between C-Timing and RC-Common terminal and an external resistor must be connected between the R-Timing and RC-Common terminals. The astable operation is enabled by a high level on the STABLE input or a low level on the ASTABLE\ input or both. The period of the square wave at the Q and Q\ Outputs in this mode off operation is a function of the external components employed. The true input pulses on the ASTABLE input or complement pulses on the ASTABLE\ input allow the circuit to be used as a gatable multivibrator.
lower power consumption
Special CMOS oscillator configuration
True and complemented buffered outputs
Only one external R and C required
Buffered inputs
Standardized, symmetrical output characteristics
Free-running or gatable operating modes
Oscillator output available
Good astable frequency stability
100% tested for quiescent current at 20V
50% Duty cycle
Green product and no Sb/Br
