CD4047BE Купить - TI Бистабильный мультивибратор

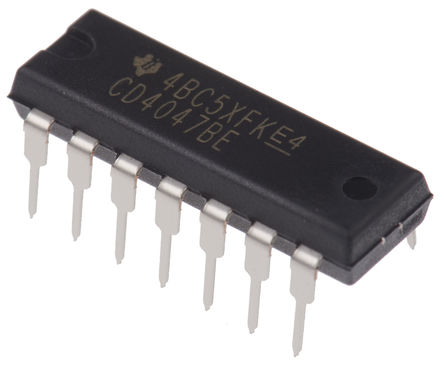

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4047BE

Monostable / Astable Multivibrator, CD4047, 125ns, 6.8mA, 3V to 18V, DIP-14

Наличие: 7,223 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1093000

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4047BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4047BE
Производитель	TI
ЧипСити Номер продукта	CC1093000
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Рабочее Напряжение	3V ~ 18V
Выходной Ток	6.8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Количество Битов	1 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	500 mW
Количество Вентилей	1 Gate
Входная Ёмкость	5.00 pF
Время Нарастания	20.0 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4047BE описание продукта

The CD4047BE is a CMOS low-power Mono-stable/Astable Multi-vibrator with logic techniques incorporated to permit positive or negative edge-triggered monostable multivibrator action with retriggering and external counting options. Inputs include +TRIGGER, -TRIGGER, ASTABLE, ASTABLE\, RETRIGGER and EXTERNAL RESET. Buffered outputs are Q\, Q and OSCILLATOR. In all modes of operation and external capacitor must be connected between C-Timing and RC-Common terminal and an external resistor must be connected between the R-Timing and RC-Common terminals. Astable operation is enabled by a high level on the STABLE input or a low level on the ASTABLE\ input or both. The period of the square wave at the Q and Q\ Outputs in this mode off operation is a function of the external components employed. "True" input pulses on the ASTABLE input or "Complement" pulses on the ASTABLE\ input allow the circuit to be used as a gatable multivibrator.
Lower power consumption special CMOS oscillator configuration
Monostable (one-shot) or astable (free-running) operation
True and complemented buffered outputs
Only one external R and C required
Buffered inputs
100% Tested for quiescent current at 20V
Standardized, symmetrical output characteristics
Positive-or negative-edge trigger
Output pulse width independent of trigger pulse duration
Retriggerable option for pulse width expansion
Internal power-on reset circuit
Long pulse widths possible using small RC components by means of external counter provision
Fast recovery time essentially independent of pulse width
Pulse-width accuracy maintained at duty cycles approaching 100%
