CD40109BPW Купить - TI Преобразователь напряжения и электроуровня

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

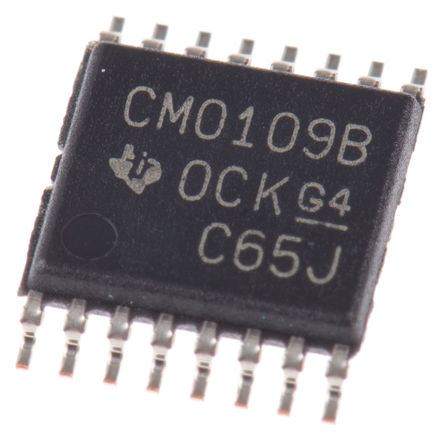

CD40109BPW

Voltage Level Translator, 4Input, 6.8mA, 180ns, 3V to 18V, TSSOP-16

Наличие: 489 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6544245

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD40109BPW характеристики

Атрибут	Значение атрибута
Номенклатура	CD40109BPW
Производитель	TI
ЧипСити Номер продукта	CC6544245
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	6.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	4 Bit
Время Задержки Распространения	100 ns
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD40109BPW описание продукта

The CD40109BPW is a CMOS Quad Low-to-High Voltage Level Shifter, 20V rated, contains four low-to-high-voltage level-shifting circuits. Each circuit will shift a low-voltage digital-logic input signal (A, B, C, D) with logical 1 = VCC and logical 0 = VSS to a higher-voltage output signal (E, F, G, H) with logical 1 = VDD and logical 0 = VSS. The CD40109BPW, unlike other low-to-high level-shifting circuits, does not require the presence of the high-voltage supply (VDD) before the application of either the low-voltage supply (VCC) or the input signals. There are no restrictions on the sequence of application of VDD, VCC or the input signals. In addition, with one exception there are no restrictions on the relative magnitudes of the supply voltages or input signals within the device maximum ratings, provided that the input signal swings between VSS and at least 0.7 VCC, VCC may exceed VDD and input signals may exceed VCC and VDD.
Independence of power supply sequence considerations
Up and down level-shifting capability
Three-state outputs with separate enable controls
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V over full package-temperature range, 100nA at 18V and 25°C
1V at VCC = 5V, VDD = 10V, 2V at VCC = 10V, VDD = 15V Noise margin (full package-temperature range)
5, 10 and 15V Parametric ratings
Green product and no Sb/Br
