CA3140AEZ Купить - Intersil Операционный усилитель

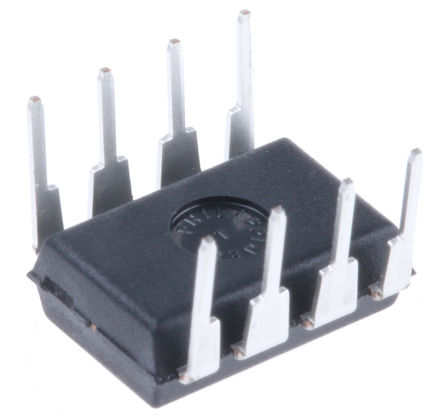

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CA3140AEZ

Intersil

INTERSIL CA3140AEZ Operational Amplifier, Single, 1 Amplifier, 4.5MHz, 9V/µs, 4V to 36V, DIP, 8Pins

Наличие: 1,555 шт.

Адрес доставки:

Цена: ₽ 134.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC46575065

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3140AEZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3140AEZ
Производитель	Intersil
ЧипСити Номер продукта	CC46575065
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Выходной Ток	10mA @5V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Ширина Ленты	4.5 MHz
Скорость Нарастания	9.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.7 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	4.5 MHz
Минимальный диапазон CMRR	90dB ~ 95dB
Напряжение питания	4V ~ 36V
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CA3140AEZ описание продукта

The CA3140AEZ is a BiMOS Operational Amplifier with MOSFET input/bipolar output. It combines the advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip. Features gate protected MOSFET (PMOS) transistors in the input circuit to provide very high input impedance, very low input current and high speed performance. This is internally phase compensated to achieve stable operation in unity gain follower operation and additionally, have access terminal for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS field effect transistors in the input stage results in common mode input voltage capability down to 0.5V below negative supply terminal. The output stage uses bipolar transistors and includes built-in protection against damage from load terminal short circuiting to either supply rail or to ground.
1.5TR (typical) Very high input impedance (ZIN)
10pA (typical) at ±15V Very low input current
Wide common mode input voltage range (VICR)
Output swing complements input common mode range
Directly replaces industry type-741 in most applications
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
