BTS711L1 Купить - Infineon Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

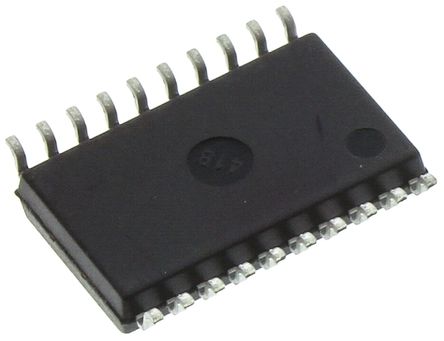

BTS711L1

Infineon

Buffer/Inverter Based Peripheral Driver, 4 Driver, 4.4A, MOS, PDSO20, GREEN, PLASTIC, SOP-20

Наличие: 3,826 шт.

Адрес доставки: Москва

Цена: ₽ 486.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC8944866

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTS711L1 характеристики

Атрибут	Значение атрибута
Номенклатура	BTS711L1
Производитель	Infineon
ЧипСити Номер продукта	CC8944866
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Напряжение Питания (DC)	34.0V (max)
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	34.0 V
Выходное Напряжение	43 V
Выходной Ток	1.9 A
Ток Питания	8 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Полярность	N-Channel
Рассеяние Мощности	3.6 W
Непрерывный Ток Стока (Ids)	1.90 A
Выходной ток (Макс)	1.7 A
Выходной ток (мин)	1.7 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3600 mW
Напряжение питания	5V ~ 34V
Входное напряжение	16 V
Длина	12.8 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTS711L1 описание продукта

The BTS711L1 is a high-side Power Switch with integrated vertical power FET, providing embedded protection and diagnostic functions. It is placed between the supply and load in order to control the application.
Short-circuit protection with latch
Overload protection
Current limitation
Thermal shutdown with restart
Overvoltage protection
Loss of ground protection
Loss of Vbb protection
Fast demagnetizing of inductive loads
Electrostatic discharge (ESD) protection
Open drain diagnostic output
Open load detection in ON-state
12 or 24V capable
Single or multi channel

Показывать

BTS711L1 Даташит PDF

18 страницы, 1317 КБ

01/17/2012

просматривать

BTS711L1 Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

BTS711L1 Другие Даташит

32 страницы, 510 КБ

08/11/1999

просматривать
