BQ7693001DBT Купить - TI Чип управления батареи

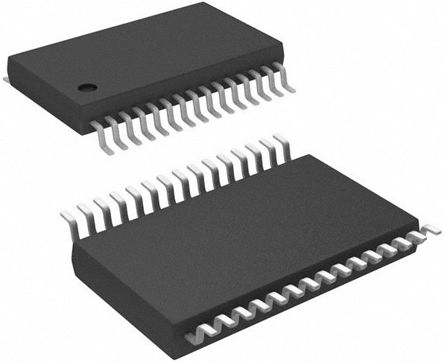

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ7693001DBT

Battery Monitor Li-Ion/Li-Pol/LiFePO4 5mA 0V to 3.6V 30Pin TSSOP Tube

Наличие: 1,089 шт.

Адрес доставки: Москва

Цена: ₽ 702.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2460744

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ7693001DBT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ7693001DBT
Производитель	TI
ЧипСити Номер продукта	CC2460744
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	30 Pin
Корпус/Пакет	TSSOP-30
Напряжение Питания (DC)	6.00V (min)
Выходное Напряжение	0V ~ 3.6V
Выходной Ток	5 mA
Количество Стежков	30 Position
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	6 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ7693001DBT описание продукта

The BQ7693001DBT is a robust Analog Front-End IC for next-generation high-power systems. It is designed with low power in mind sub-blocks within the IC may be enabled/disabled to control the overall chip current consumption and a SHIP mode provides a simple way to put the pack into an ultra-low power state. It supports up to 5-series cells or typical 18V packs, the BQ76930 handles up to 10- series cells or typical 36V packs. A variety of battery chemistries may be managed with these AFEs, including Li-ion, lithium iron phosphate and more. Via I2C, a host controller can use the bq769x0 to implement many battery pack management functions, such as monitoring (cell voltages, pack current, pack temperatures), protection (controlling charge/discharge FETs) and balancing. Integrated A/D converters enable a purely digital readout of critical system parameters, with calibration handled in TI\x92s manufacturing process.
Pure digital interface
Internal ADC measures cell voltage, die temperature and external thermistor
Separate, internal ADC measures pack current (coulomb counter)
Directly supports up to three thermistors (103AT)
Overcurrent in discharge (OCD)
Short-circuit in discharge (SCD)
Overvoltage (OV) protection
Undervoltage (UV) protection
Secondary protector fault detection
Integrated cell balancing FETs
Green product and no Sb/Br
