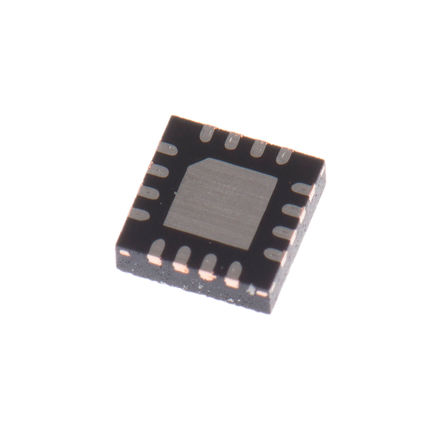

BQ25504RGTT

TEXAS INSTRUMENTS BQ25504RGTT Battery Charger Li-Ion battery, 3V input, 5.25V charge, QFN-16

Наличие: 2,096 шт.

Адрес доставки: Москва

Цена: ₽ 299.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3374326

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ25504RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ25504RGTT
Производитель	TI
ЧипСити Номер продукта	CC3374326
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Количество Выходных Интерфейсов	3 Output
Входное Напряжение (DC)	3.00 V
Выходной Ток	200 mA
Ток Питания	330 nA
Количество Стежков	16 Position
Частота Переключения	1.00 MHz
Максимальное входное напряжение	3 VDC
Входное напряжение (мин)	0.13 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 5.25V
Входное напряжение	3 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ25504RGTT описание продукта

The BQ25504RGTT is an integrated ultralow-power Boost Converter with battery management for energy harvester specifically designed to efficiently acquire and manage the microwatts (µW) to milliwatts (mW) of power generated from a variety of DC sources like photovoltaic (solar) or thermal electric generators. The BQ25504 is the first device of its kind to implement a highly efficient boost converter/charger targeted toward products and systems, such as wireless sensor networks (WSNs) which have stringent power and operational demands. The design of the boost converter starts with a DC-DC boost converter/charger that requires only microwatts of power to begin operating. Once started, the boost converter/charger can effectively extract power from low-voltage output harvesters such as thermoelectric generators (TEGs) or single- or dual-cell solar panels. The boost converter can be started with VIN as low as 330mV and once started, can continue to harvest energy down to VIN=80mV.
Ultra low-power with high-efficiency DC-DC boost converter/charger
<330nA Ultra-low quiescent current
Programmable dynamic maximum power point tracking (MPPT)
Integrated dynamic maximum power point tracking for optimal energy extraction
Input voltage regulation prevents collapsing input source
User programmable under-voltage and overvoltage levels
On-chip temperature sensor with programmable over-temperature shutoff
Battery good output pin
Programmable threshold and hysteresis
Warn attached microcontrollers of pending loss of power
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
