BQ24650RVAT Купить - TI Чип управления батареи

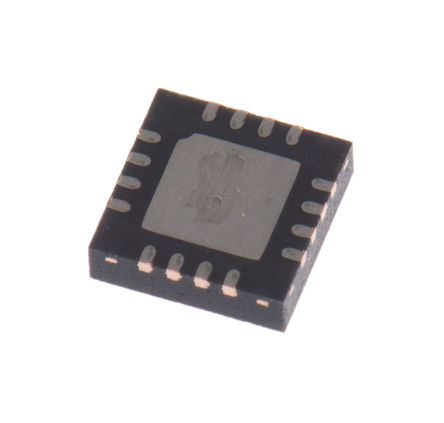

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24650RVAT

Battery Charge Management High Efficiency Synchronous Switch-Mode Charger Controller Solar Battery Charger Battery Charge Controller Li-Ion/Li-Pol 10000mA 2.1V to 26V 16Pin VQFN EP T/R

Наличие: 1,618 шт.

Адрес доставки: Москва

Цена: ₽ 405.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC715789

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24650RVAT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24650RVAT
Производитель	TI
ЧипСити Номер продукта	CC715789
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	VQFN-16
Входное Напряжение (DC)	28.0 V
Выходное Напряжение	2.1V ~ 26V
Выходной Ток	10 A
Ток Питания	25 mA
Количество Стежков	16 Position
Частота Переключения	600 kHz
Выходное напряжение (Макс)	2.1 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 28V
Напряжение питания (Макс)	28 V
Входное напряжение	28 V
Длина	3.6 mm
Ширина	3.6 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24650RVAT описание продукта

The BQ24650RVAT is a synchronous switch-mode integrated Battery-charge Controller for solar power with maximum power point tracking provides input voltage regulation, which reduces charge current when input voltage falls below a programmed level. When the input is powered by a solar panel, the input regulation loop lowers the charge current so that the solar panel can provide maximum power output. The BQ24650 offers a constant-frequency synchronous PWM controller with high accuracy current and voltage regulation. The charge controller charges the battery in three phases such as pre-conditioning, constant current and constant voltage. Charge is terminated when the current reaches 1/10 of the fast charge rate. The pre-charge timer is fixed at 30 minutes. The charge controller automatically restarts the charge cycle if the battery voltage falls below an internal threshold and enters a low quiescent current sleep mode when the input voltage falls below the battery voltage.
Maximum Power Point Tracking (MPPT) capability by input voltage regulation
Programmable MPPT setting
Resistor programmable float voltage
±0.5% Charge-voltage regulation
±3% Charge-current regulation
±0.6% Input voltage regulation
Internal loop compensation
Internal digital soft start
Input over-voltage protection
Battery temperature sensing
Battery absent detection
Thermal shutdown
Charge status outputs for led or host processor
Charge enable on MPPSET pin
Automatic sleep mode for low power consumption
<15µA Off-state battery discharge current
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
