BQ24315DSGR Купить - TI Чип управления батареи

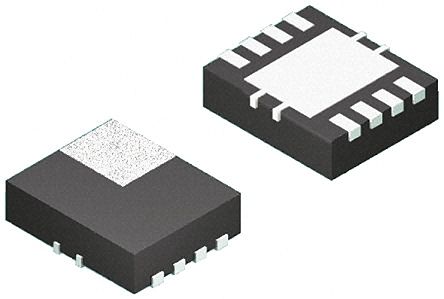

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24315DSGR

Charger Front End Protection Overvoltage & Overcurrent Protection IC & Li+ Charger Front-End Protection IC Battery Protection Li-Ion 1500mA 5.5V 8Pin WSON EP T/R

Наличие: 6,136 шт.

Адрес доставки: Москва

Цена: ₽ 83.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7971979

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24315DSGR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24315DSGR
Производитель	TI
ЧипСити Номер продукта	CC7971979
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WSON-8
Напряжение Питания (DC)	3.30V (min)
Выходное Напряжение	5.5 V
Количество Стежков	8 Position
Выходное напряжение (Макс)	5.7 V
Выходное напряжение (мин)	5.3 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	3.3 V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24315DSGR описание продукта

The BQ24315DSGR is an Overvoltage and Overcurrent Protection IC designed to provide protection to Li-ion batteries from failures of the charging circuit. The IC continuously monitors the input voltage, the input current and the battery voltage. The output acts as a linear regulator. The output is regulated to VO(REG)for inputs between VO(REG) and the overvoltage threshold. If an input overvoltage condition occurs, the IC immediately removes power from the charging circuit by turning off an internal switch. In the case of an overcurrent condition, it limits the system current at the threshold value and if the overcurrent persists, switches the pass element OFF after a blanking period. Additionally, the IC also monitors its own die temperature and switches off if it exceeds 140°C. The input overcurrent threshold is user-programmable. The IC can be controlled by a processor and also provides status information about fault conditions to the host.
Input overvoltage, with rapid response in <1µs
User-programmable overcurrent with current limiting
Battery overvoltage
Robust against false triggering due to current transients
Thermal shutdown
Enable input
Status indication - fault condition
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
