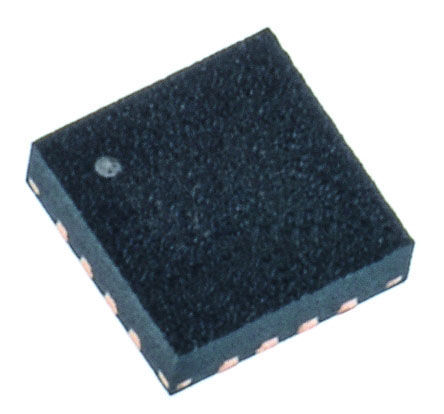

BQ24075TRGTT

Battery Charge Management 1.5A USB-Friendly Li-Ion Battery Charger and Power-Path Management IC with 4.2 VBAT Battery Charger Li-Ion 1500mA 4.2V 16Pin VQFN EP T/R

Наличие: 920 шт.

Адрес доставки: Москва

Цена: ₽ 172.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10709204

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24075TRGTT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24075TRGTT
Производитель	TI
ЧипСити Номер продукта	CC10709204
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Входное Напряжение (DC)	6.40 V
Выходное Напряжение	4.2 V
Выходной Ток	1500 mA
Количество Стежков	16 Position
Выходное напряжение (Макс)	5.6 V
Выходное напряжение (мин)	5.4 V
Выходной ток (Макс)	4.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.3 V
Напряжение питания (Макс)	6.4 V
Входное напряжение	6.4 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24075TRGTT описание продукта

The BQ24075TRGTT is an USB-friendly Li-ion battery charger and power-path management Integrated Circuit targeted at space-limited portable applications. This device operates from either an USB port or AC adapter and support charge currents up to 1.5A. The input voltage range with input over-voltage protection supports unregulated adapters. The USB input current limit accuracy and start up sequence allow the BQ2407xT to meet USB-IF inrush current specification. Additionally, the input dynamic power management VIN - DPM prevents the charger from crashing incorrectly configure USB sources. The IC features dynamic power path management (DPPM) that powers the system while simultaneously and independently charging the battery. The DPPM circuit reduces the charge current when the input current limit causes the system output to fall to the DPPM threshold. Thus, supplying the system load at all times while monitoring the charge current separately.
Fully compliant USB charger
Integrated Dynamic Power Path Management (DPPM) function simultaneously
System output tracks battery voltage
Battery disconnect function with SYSOFF input
Reverse current, short-circuit and thermal protection
Flexible voltage based NTC thermistor input
Proprietary start up sequence limits inrush current
Status indication charging/done, power good
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
