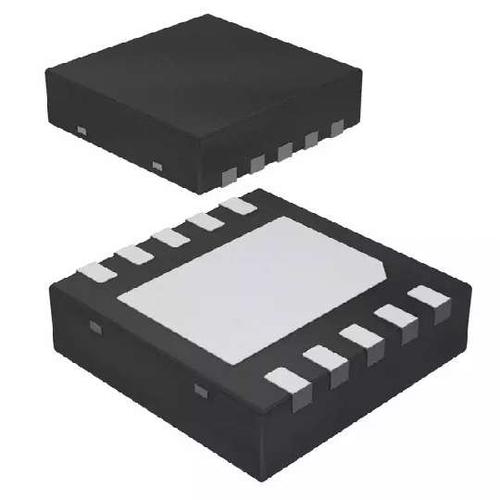

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24012DRCR

Battery Charge Management bqTINY(TM) Linear 1-cell Li-Ion Charger w/ 1A FET, AC Present & Charge Enable in QFN-10 Battery Charger Li-Ion/Li-Pol 1000mA 4.2V 10Pin VSON EP T/R

Наличие: 167 шт.

Адрес доставки: Москва

Цена: ₽ 168.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC33893336

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24012DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24012DRCR
Производитель	TI
ЧипСити Номер продукта	CC33893336
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	16.5V (max)
Входное Напряжение (DC)	16.5 V
Выходное Напряжение	4.2 V
Выходной Ток	1000 mA
Количество Стежков	10 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Входное напряжение	16.5 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24012DRCR описание продукта

The BQ24012DRCR is a highly integrated Li-ion and Li-polymer Linear Charge Management Device targeted at space limited portable applications. The bqTINY™ series offer integrated powerFET and current sensor, reverse blocking protection, high accuracy current and voltage regulation, charge status and charge termination, in a small package. The bqTINY™ charges the battery in three phases: conditioning, constant current and constant voltage. Charge is terminated based on minimum current. An internal charge timer provides a backup safety feature for charge termination. It automatically restarts the charge if the battery voltage falls below an internal threshold. The bqTINY™ automatically enters sleep mode when VCC supply is removed. In addition to the standard features, different versions of the bqTINY™ offer a multitude of additional features.
Reverse leakage protection prevents battery drainage
Integrated current and voltage regulation
±0.5% Voltage regulation accuracy
Charge termination by minimum current and time
Pre-charge conditioning with safety timer
Battery insertion and removal detection
Works with regulated and unregulated supplies
Short-circuit protection
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
