BQ24002PWP Купить - TI Чип управления батареи

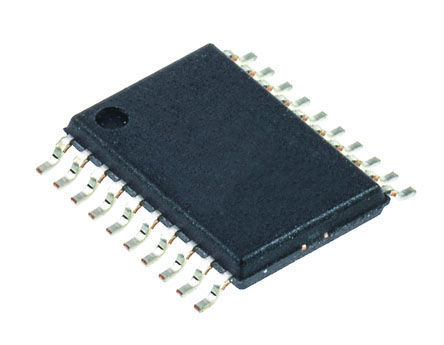

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24002PWP

Battery Charge Management Linear 1-cell Li-Ion Battery Charger w/Integrated FET, Two LED Linear Charge Management Li-Ion 1200mA 4.1V/4.2V 20Pin HTSSOP EP Tube

Наличие: 1,132 шт.

Адрес доставки: Москва

Цена: ₽ 239.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC37826400

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24002PWP характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24002PWP
Производитель	TI
ЧипСити Номер продукта	CC37826400
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Напряжение Питания (DC)	10.0V (max)
Входное Напряжение (DC)	10.0 V
Выходной Ток	1.2 A
Количество Стежков	20 Position
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	4.5 V
Напряжение питания (Макс)	10 V
Входное напряжение	10 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24002PWP описание продукта

The BQ24002PWP is an advanced Li-ion linear Charge Management Device for highly integrated and space-limited applications. That combines high-accuracy current and voltage regulation; FET pass-transistor and reverse-blocking Schottky, battery conditioning, temperature, or input-power monitoring; charge termination; charge-status indication; and charge timer in a small package. The bq2400x measures battery temperature using an external thermistor. It inhibits charge until the battery temperature is within the user-defined thresholds. Alternatively, the user can monitor the input voltage to qualify charge. The bq2400x series then charge the battery in three phases, preconditioning, constant current and constant voltage. If the battery voltage is below the internal low-voltage threshold, the charger uses low-current pre-charge to condition the battery.
High-accuracy voltage regulation (±1%)
Safety-charge timer during preconditioning and fast charge
Optional temperature or input-power monitoring before and during charge
Charge termination by minimum current and time
Low-power sleep mode
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
