BD676A Купить - ON Semiconductor Двухполюсный плоскостной транзистор

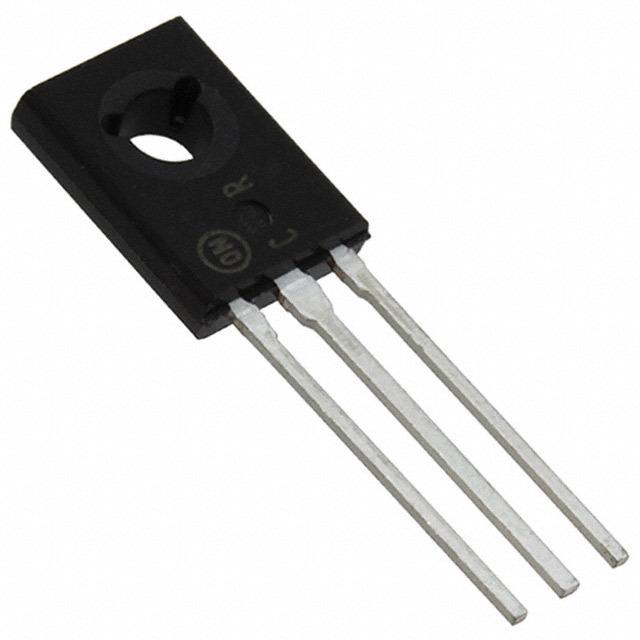

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BD676A

ON Semiconductor

TO-225-3 PNP 45V 4A

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC111312230

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BD676A характеристики

Атрибут	Значение атрибута
Номенклатура	BD676A
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC111312230
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-126-3
Номинальное Напряжение (DC)	-45.0 V
Номинальный Ток	-4.00 A
Полярность	PNP
Рассеяние Мощности	40 W
Пробивное Напряжение (Коллектор-Эмиттер)	45 V
Непрерывный ток коллектора	4A
hFE Min	750 @2A, 3V
Максимальная входная мощность	40 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	14000 mW
Длина	7.74 mm
Ширина	2.66 mm
Высота	11.04 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
Минимальное количество упаковки	500
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

BD676A описание продукта

This series of plastic, medium-power PNP Darlington transistors can be used as output devices in complementary general-purpose amplifier applications.
Features
---
|
High DC Current Gain -
hFE = 750 (Min) @ IC = 1.5 and 2.0 Adc
Monolithic Construction
BD676, 676A, 678, 678A, 680, 680A, 682
are complementary with BD675, 675A, 677, 677A, 679, 679A, 681
BD 678, 678A, 680, 680A
are equivalent to MJE 700, 701, 702, 703
Pb-Free Packages are Available
