BCP69T1 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

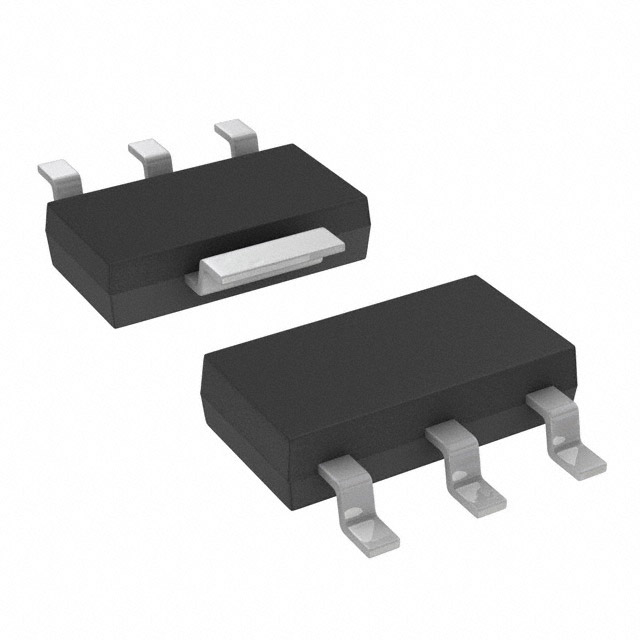

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BCP69T1

ON Semiconductor

SOT-223 PNP 20V 1A

Наличие: 39,764 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC53905096

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BCP69T1 характеристики

Атрибут	Значение атрибута
Номенклатура	BCP69T1
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC53905096
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Корпус/Пакет	TO-261-4
Номинальное Напряжение (DC)	-20.0 V
Номинальный Ток	-1.00 A
Полярность	PNP
Рассеяние Мощности	1.5 W
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	60 MHz
Пробивное Напряжение (Коллектор-Эмиттер)	20 V
Непрерывный ток коллектора	1A
hFE Min	85 @500mA, 1V
Максимальная входная мощность	1.5 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	65 ℃
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.57 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BCP69T1 описание продукта

MEDIUM POWER PNP SILICON HIGH CURRENT TRANSISTOR SURFACE MOUNT
This PNP Silicon Epitaxial Transistor is designed for use in low voltage, high current applications. The device is housed in the SOT−223 package, which is designed for medium power surface mount applications.
Features
•High Current: IC= −1.0 A
•The SOT−223 Package can be soldered using wave or reflow.
•SOT−223 package ensures level mounting, resulting in improved thermal conduction, and allows visual inspection of soldered joints. The formed leads absorb thermal stress during soldering, eliminating the possibility of damage to the die.
•NPN Complement is BCP68
