BAT46ZFILM Купить - ST Microelectronics Диоды Шоттки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

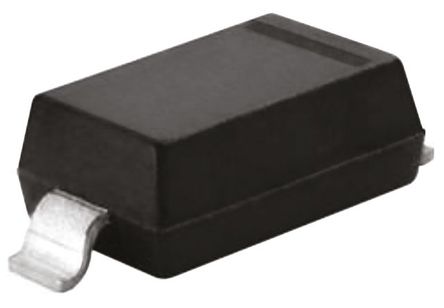

BAT46ZFILM

ST Microelectronics

Diode Small Signal Schottky 100V 0.15A 2Pin SOD-123 T/R

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 4.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1518129

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BAT46ZFILM характеристики

Атрибут	Значение атрибута
Номенклатура	BAT46ZFILM
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1518129
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123
Номинальное Напряжение (DC)	100 V
Номинальный Ток	160 mA
Ёмкость	10.0 pF
Выходной Ток	≤150 mA
Количество Стежков	2 Position
Напряжение в Прямом Направлении	1 V
Полярность	Standard
Тепловое Сопротивление	500℃/W (RθJA)
Прямой ток	150 mA
Максимальный ток перенапряжения (Ifsm)	1 A
Максимальное прямое напряжение (Макс)	1 V
Прямой ток (макс)	150 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	150℃ (Max)
Длина	2.85 mm
Ширина	1.7 mm
Высота	1.35 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BAT46ZFILM описание продукта

The BAT46ZFILM is a general purpose metal to silicon Small Signal Schottky Diode featuring high breakdown voltage, low forward voltage drop and low turn-on voltage. This diode is suited for protection and routing operations.
Very low conduction losses
Negligible switching losses
Surface mount device
-65 to 125°C Junction temperature range

Показывать

BAT46ZFILM Даташит PDF

11 страницы, 155 КБ

10/20/2005

просматривать

BAT46ZFILM Даташит PDF

11 страницы, 131 КБ

10/20/2005

просматривать

BAT46ZFILM Даташит PDF

11 страницы, 149 КБ

10/20/2005

просматривать

BAT46ZFILM Даташит PDF

11 страницы, 149 КБ

03/28/2012

просматривать

BAT46ZFILM Даташит PDF

12 страницы, 141 КБ

07/03/2016

просматривать

BAT46ZFILM Файл уведомления

5 страницы, 48 КБ

07/28/2016

просматривать

BAT46ZFILM Другие ссылки

1 страницы, 127 КБ

06/15/2011

просматривать
