AWTP1504 Купить - TE Connectivity Перекидной Переключатель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

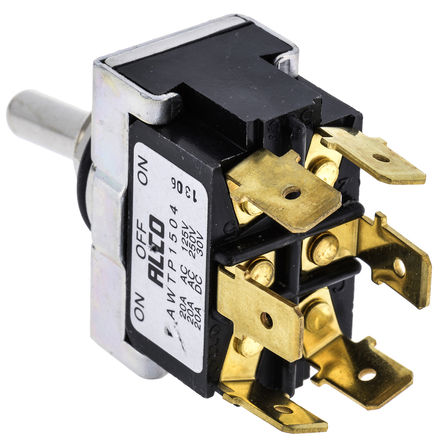

AWTP1504

TE Connectivity

Switch Toggle ON OFF ON DPDT Baton Lever Quick Conn 20A 250VAC 30VDC Panel Mount with Threads Bulk

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 4,735.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC50360535

Категория продукта:

Перекидной Переключатель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AWTP1504 характеристики

Атрибут	Значение атрибута
Номенклатура	AWTP1504
Производитель	TE Connectivity
ЧипСити Номер продукта	CC50360535
Категория продукта	Перекидной Переключатель
Даташит
3D модель	3D модель
Стиль Монтажа	Panel, Quick Connect
Корпус/Пакет	-
Покрытие Контакта	Silver
Тип Контактов	DPDT
Номинальный Ток Контактов	20A @250VAC
Текущий рейтинг (Макс)	20A @250VAC, 30VDC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Номинальное напряжение (макс. Ток)	30 V
Номинальное напряжение (AC Макс)	250 V
Максимальное контактное сопротивление (макс.)	10 mΩ
Длина	33 mm
Ширина	21 mm
Высота	59.5 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AWTP1504 описание продукта

The A series Toggle Switch features many circuit configurations, including SPST, SPDT, DPST, DPDT and 4PDT with a choice of momentary or maintained circuits. The switch provides superior switching power through brass silver alloy contacts. Electrical life is 20,000 cycles at full load. Other electrical parameters include contact resistance of 10mR maximum, insulation resistance of 1000MR and actuation force of 29.4N maximum. The AW Series switches have .25 quick connect terminals and all are panel mountable with 12mm threaded bushing which is brass with chrome plating. The series mounting design conforms to standard panel cut outs, easing the task of installation. These devices are ideal for any design requiring human interface via toggle-style switch in harsh environments.
IP67 Protection rating
Sleeve and frame perfect sealed
Fixed contact Moulded-inserting construction
Wide range switch functions available
Meets requirements of industrial and outdoor environments
