AQW214A Купить - Panasonic Твердотельные Реле

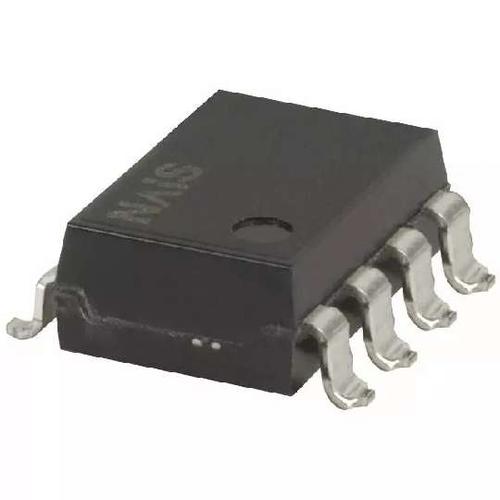

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AQW214A

Panasonic

Relay SSR 50mA 1.5V DC-IN 0.1A 400V AC-DC-OUT 8Pin DIP SMD Tube

Наличие: 222 шт.

Адрес доставки: Москва

Цена: ₽ 488.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC16282111

Категория продукта:

Твердотельные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AQW214A характеристики

Атрибут	Значение атрибута
Номенклатура	AQW214A
Производитель	Panasonic
ЧипСити Номер продукта	CC16282111
Категория продукта	Твердотельные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	3.00 V
Номинальное Напряжение (DC)	400 V
Номинальный Ток	100 mA
Ёмкость	0.8 pF
Выходное Напряжение	0V ~ 400V
Выходной Ток	100 mA
Тип Контактов	DPST-NO
Ток Нагрузки	100 mA
Входной Ток	50 mA
Рассеяние Мощности	850 mW
Время Нарастания	310 µs
Напряжение Изоляции	1.5 kV
Прямой ток	900 µA
Максимальное входное напряжение	1.5 V
Выходное напряжение (Макс)	400 V
Выходной ток (Макс)	0.1 A
Входной ток (мин)	50 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	850 mW
Входное напряжение	1.14 VDC
Длина	9.86 mm
Ширина	6.4 mm
Высота	2.9 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

AQW214A описание продукта

The AQW214A is a compact DIP 8-pin type MOSFET Relay with 400V controls load voltage. It is applicable for 2-form-A use as well as two independent 1-form-A uses. The PhotoMOS relay features extremely low closed-circuit offset voltage to enable control of low-level analogue signals without distortion. Fast operation speed of 310µs typical. The SSR has an OFF-state leakage current of several mA whereas the PhotoMOS relay has typical 100pA even with the rated load voltage of 400V. It eliminates the need for a counter electromotive force protection diode in the drive circuits on the input side.
High sensitivity, high speed response
Low-level OFF-state leakage current
Low-level thermal electromotive force
Stable ON resistance
Eliminates the need for a power supply to drive the power MOSFET
75mW Power dissipation
-40 to 85°C Operating temperature range
