AMIS30532C5321RG Купить - ON Semiconductor Драйвер электродвигателя

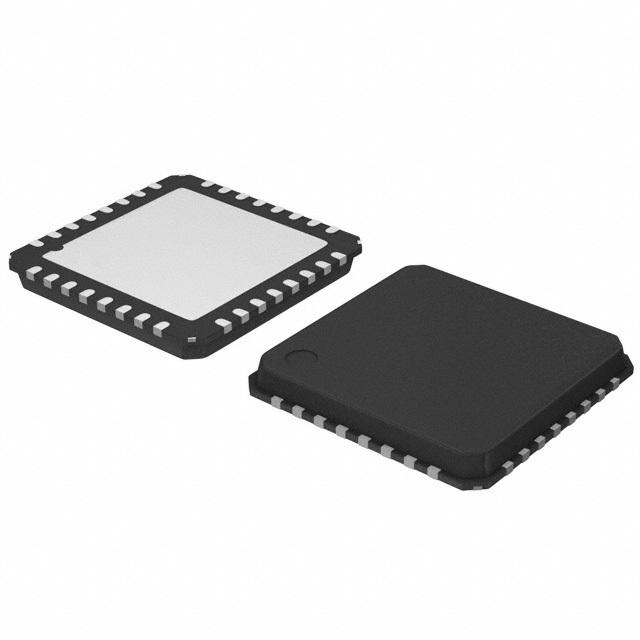

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AMIS30532C5321RG

ON Semiconductor

AMIS Series 30V Surface Mount Micro-Stepping Motor Driver NQFP-32

Наличие: 908 шт.

Адрес доставки: Москва

Цена: ₽ 584.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC32614819

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMIS30532C5321RG характеристики

Атрибут	Значение атрибута
Номенклатура	AMIS30532C5321RG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC32614819
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	NQFP-32
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	5 V
Выходной Ток	1.6 A
Количество Стежков	32 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	6 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AMIS30532C5321RG описание продукта

The AMIS-30532 is a micro-stepping stepper motor driver for bipolar stepper motors. The chip is connected through I/O pins and an SPI interface with an external microcontroller. It has an on-chip voltage regulator, reset-output and watchdog reset, able to supply peripheral devices. The AMIS-30532 contains a current-translation table and takes the next micro-step depending on the clock signal on the NXT input pin and the status of the DIR (=direction) register or input pin. The chip provides a so-called speed and load angle output. This allows the creation of stall detection algorithms and control loops based on load-angle to adjust torque and speed. It is using a proprietary PWM algorithm for reliable current control. The AMIS-30532 is implemented in I2T100 technology, enabling both high-voltage analog circuitry and digital functionality on the same chip. The chip is fully compatible with the automotive voltage requirements. The AMIS-30532 is ideally suited for general-purpose stepper motor applications in the automotive, industrial, medical, and marine environment. With the on-chip voltage regulator it further reduces the BOM for mechatronic stepper applications.
Features
---
|
Dual H-Bridge for 2-phase stepper motors
Programmable peak-current up to 1.6 A continuous (3.0 A short time) using a 5-bit current DAC
On-chip current translator
SPI interface
Speed and load angle output
Seven step modes from full-step up to 32 micro-steps
Fully integrated current-sense
PWM current control with automatic selection of fast and slow decay
Low EMC PWM with selectable voltage slopes
Active fly-back diodes
Full output protection and diagnosis
Thermal warning and shutdown
Compatible with 5 V and 3.3 V microcontrollers
Integrated 5 V regulator to supply external microcontroller
Integrated reset function to reset external microcontroller
Integrated Watchdog Function

Показывать

AMIS30532C5321RG Даташит PDF

29 страницы, 372 КБ

03/31/2015
