ADV3003ACPZ Купить - ADI Чип интерфейса

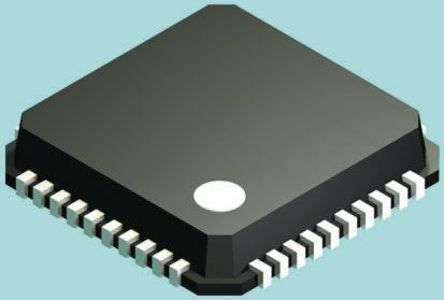

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADV3003ACPZ

ADI

ANALOG DEVICES ADV3003ACPZ HDMI/DVI TMDS EQUALIZER, 3.6V, LFCSP-40

Наличие: 1,077 шт.

Адрес доставки: Москва

Цена: ₽ 311.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC384283

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADV3003ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV3003ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC384283
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	66 mA
Количество Каналов	1 Channel
Количество Стежков	40 Position
Рассеяние Мощности	2000 mW
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Входное напряжение	3.3 V
Длина	6 mm
Ширина	6 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADV3003ACPZ описание продукта

The ADV3003ACPZ is a 4-channel Transition Minimized Differential Signaling (TMDS) Buffer featuring equalized inputs and pre-emphasized outputs. The ADV3003 features 50R input and output terminations, providing full-swing output signal recovery and minimizing reflections for improved system signal integrity. It is targeted at HDMI™/DVI applications and is ideal for use in systems with long cable runs, long PCB traces and designs with interior cabling. The primary function of the ADV3003 is to buffer the four high speed channels of a single HDMI or DVI link. The HDMI/DVI link consists of four differential, high speed channels and four auxiliary single-ended, low speed control signals. The high speed channels include a data-word clock and three transition minimized differential signalling (TMDS) data channels running at 10x the data-word clock frequency for data rates up to 2.25Gbps.
One input, one output HDMI/DVI high speed signal equalizer/driver
Enables HDMI 1.3 receive-compliant input
Four TMDS channels per input/output
Fully buffered unidirectional inputs/outputs
Pre-emphasized outputs
Low added jitter
Transmitter disable feature
Reduces power dissipation
Disables input terminations
Supports 250Mbps to 2.25Gbps data rates
Supports 25 to 225MHz pixel clocks
Matched 50R input and output on-chip terminations

Показывать

ADV3003ACPZ Даташит PDF

16 страницы, 766 КБ

02/01/2008

просматривать

ADV3003ACPZ Даташит PDF

16 страницы, 772 КБ

02/01/2008

просматривать

ADV3003ACPZ Даташит PDF

17 страницы, 803 КБ

02/01/2008

просматривать

ADV3003ACPZ Даташит PDF

17 страницы, 740 КБ

02/01/2008

просматривать

ADV3003ACPZ Даташит PDF

16 страницы, 729 КБ

03/28/2012

просматривать

ADV3003ACPZ Даташит PDF

17 страницы, 712 КБ

02/05/2016

просматривать

ADV3003ACPZ Даташит PDF

17 страницы, 803 КБ

просматривать

ADV3003ACPZ Другие Даташит

25 страницы, 554 КБ

просматривать

ADV3003ACPZ Другие Даташит

5 страницы, 91 КБ

09/13/2017

просматривать

ADV3003ACPZ Другие Даташит

5 страницы, 87 КБ

04/22/2016

просматривать

ADV3003ACPZ Файл уведомления

5 страницы, 89 КБ

08/26/2016

просматривать
