ADUM6201ARIZ Купить - ADI Изолятор интерфейса

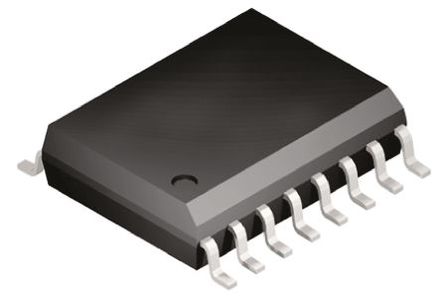

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM6201ARIZ

ADI

ANALOG DEVICES ADUM6201ARIZ Digital Isolator, 2Channel, 55ns, 3V, 5.5V, WSOIC, 16Pins

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 612.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC267981

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM6201ARIZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM6201ARIZ
Производитель	ADI
ЧипСити Номер продукта	CC267981
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	100 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Время Нарастания	2.5 ns
Напряжение Изоляции	5000 Vrms
Входной ток (мин)	20 μA
Максимальное прямое напряжение (Макс)	7 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	13 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM6201ARIZ описание продукта

The ADUM6201 series dual-channel Digital Isolator with isoPower® an integrated isolated DC-to-DC converter. Based on the Analog Devices, Inc., iCoupler® technology, the DC-to-DC converter provides up to 400mW of regulated. It eliminates the need for a separate, isolated DC-to-DC converter in low power, isolated designs. The iCoupler chip scale transformer technology is used to isolate the logic signals and for the magnetic components of the DC-to-DC converter. The result is a small form factor, total isolation solution. It provides two independent isolation channels in a variety of channel configurations and data rates. The isoPower uses high frequency switching elements to transfer power through its transformer. Special care must be taken during printed circuit board (PCB) layout to meet emissions standards.
Up to 400mW output power
Dual DC-to-25Mbps (NRZ) signal isolation channels

Показывать

ADUM6201ARIZ Даташит PDF

28 страницы, 563 КБ

06/20/2012
