ADUM3190SRQZ Купить - ADI Развязывающий усилитель

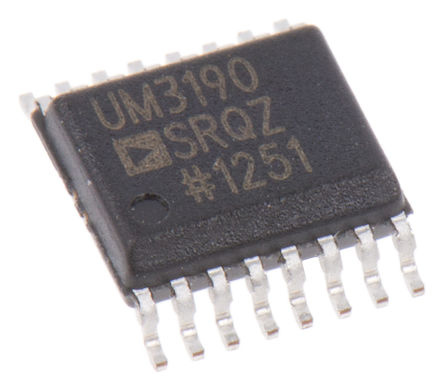

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM3190SRQZ

ADI

OptoCoupler 1CH 3.3V/5V/9V/12V/15V/18V 16Pin QSOP Tube

Наличие: 1,859 шт.

Адрес доставки: Москва

Цена: ₽ 195.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1979993

Категория продукта:

Развязывающий усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM3190SRQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM3190SRQZ
Производитель	ADI
ЧипСити Номер продукта	CC1979993
Категория продукта	Развязывающий усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QSOP-16
Ток Питания	1.40 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.64 W
Коэффициент Ослабления Синфазного Сигнала	72 dB
Ширина Ленты	200 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	10 MHz
Напряжение Изоляции	2.5 kV
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	200 kHz
Рассеиваемая Мощность (Макс)	1640 mW
Минимальный диапазон CMRR	60dB ~ 75dB
Напряжение питания	3V ~ 20V
Напряжение питания (Макс)	20V ~ 30V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.01 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADUM3190SRQZ описание продукта

GENERAL DESCRIPTION
The ADuM31901 is an isolated error amplifier based on Analog Devices, Inc., iCoupler® technology. The ADuM3190 is ideal for linear feedback power supplies. The primary side controllers of the ADuM3190 enable improvements in transient response, power density, and stability as compared to commonly used optocoupler and shunt regulator solutions.
FEATURES
Stable over time and temperature
0.5% initial accuracy
1% accuracy over the full temperature range
Compatible with Type II or Type III compensation networks
Reference voltage: 1.225V
Compatible with DOSA
Low power operation: <7 mA total
Wide voltage supply range
VDD1: 3 V to 20V
VDD2: 3 V to 20V
Bandwidth: 400 kHz
Isolation voltage: 2.5 kVrms
Safety and regulatory approvals (pending)
UL recognition: 2500 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 560 V peak
Wide temperature range
−40°C to +125°C ambient operation
150°C maximum junction temperature
APPLICATIONS
Linear power supplies
Inverters
Uninterruptible PowerSupply (UPS)
DOSA-compatible modules
Voltage monitors

Показывать

ADUM3190SRQZ Даташит PDF

16 страницы, 470 КБ

02/15/2013
