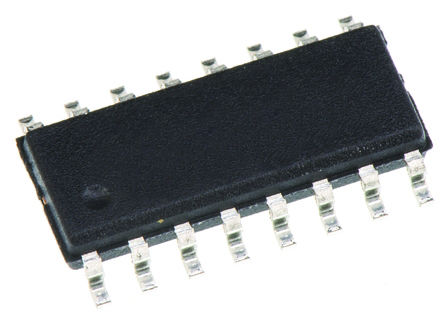

ADUM140D1BRZ

ADI

Digital Isolator CMOS 4CH 150Mbps 16Pin SOIC N Tube

Наличие: 514 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,550.38

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC15063680

Категория продукта:

Изолятор интерфейса

Упаковка: SOIC-16

Дата доставки: 7 дней

Оплата:

Обновлено 15.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADUM140D1BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM140D1BRZ
Производитель	ADI
ЧипСити Номер продукта	CC15063680
Жизненный Цикл Продукта	Active
Категория продукта	Изолятор интерфейса
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	2.5 ns
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.64 W
Время Нарастания	2.5 ns
Напряжение Изоляции	3750 Vrms
Входной ток (мин)	10 μA
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1640 mW
Напряжение питания	1.7V ~ 5.5V
Длина	10 mm
Ширина	4 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADUM140D1BRZ описание продукта

Product Details
The ADuM140D is a quad-channel digital isolator based on Analog Devices, Inc., iCoupler® technology. Combining high speed, complementary metal-oxide semiconductor (CMOS) and monolithic air core transformer technology, these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices and other integrated couplers. The maximum propagation delay is 13 ns with a pulse width distortion of less than 3 ns at 5 V operation. Channel matching is tight at 3.0 ns maximum.
The ADuM140D data channels are independent and are available in a variety of configurations with a withstand voltage rating of 3.0 kV rms or 3.75 kV rms. The devices operate with the supply voltage on either side ranging from 1.8 V to 5 V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier.
Unlike other optocoupler alternatives, dc correctness is ensured in the absence of input logic transitions. Two different fail-safe options are available, by which the outputs transition to a predetermined state when the input power supply is not applied or the inputs are disabled. The ADuM140E1/ADuM141E1/
ADuM142E1 is pin-compatible with the ADuM1400/ADuM1401/ADuM1402.
Applications
General-purpose multichannel isolation
Serial peripheral interface (SPI)/data converter isolation
Industrial field bus isolation
### Features and Benefits
High common-mode transient immunity: 100 kV/μs
High robustness to radiated and conducted noise
Low propagation delay
13 ns maximum for 5 V operation
15 ns maximum for 1.8 V operation
150 Mbps maximum guaranteed data rate
Backward compatibility
ADuM140E1/ADuM141E1/ADuM142E1 pin-compatible with ADuM1400/ADuM1401/ADuM1402
Low dynamic power consumption
1.8 V to 5 V level translation
High temperature operation: 125°C
Fail-safe high or low options
16-lead, RoHS compliant, SOIC package
Qualified for automotive applications
See data sheet for additional features
