ADUC831BSZ Купить - ADI Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUC831BSZ

ADI

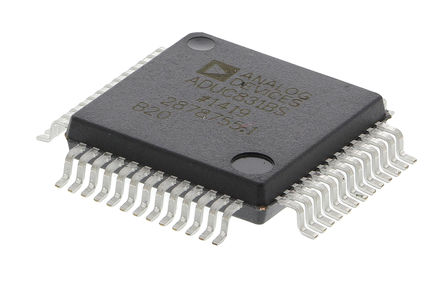

ANALOG DEVICES ADUC831BSZ 8Bit Microcontroller, MicroConverter with ADC, ADuC8xx, 16MHz, 62KB, 2KB, 52Pins, LQFP

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 1,279.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC750393

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUC831BSZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUC831BSZ
Производитель	ADI
ЧипСити Номер продукта	CC750393
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	52 Pin
Корпус/Пакет	QFP-52
Частота	16 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Стежков	52 Position
Тактовая Частота	16.0MHz (max)
Размер ОЗУ	2.25K x 8
Количество Битов	8 Bit
Разрешение (биты)	12.0 Bit
Размер Флэш-памяти	63488 B
Количество I/O Выводов	34 IO
Время Доступа	16.0 µs
Ядерная Архитектура	8052
Размер памяти	62000 B
Количество АЦП	1 ADC
Количество входов и выходов	34 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	10.2 mm
Ширина	10.2 mm
Высота	2.1 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADUC831BSZ описание продукта

The ADUC831BSZ is a fully integrated 247kSPS 8-bit Programmable Microcontroller incorporates a high performance self-calibrating multichannel 12-bit ADC and dual 12-bit DACs on a single chip. The microcontroller core is a 8052 and therefore 8051- instruction-set compatible with 12 core clock periods per machine cycle. 62kB of nonvolatile flash/EE program memory are provided on-chip. 4kB of nonvolatile Flash/EE data memory, 256 byte RAM and 2kB of extended RAM are also integrated on-chip. The ADuC831 also incorporates additional analog functionality with power supply monitor and a band gap reference. On-chip digital peripherals include two 16-bit Σ-∆ DACs, dual output 16-bit PWM, watchdog timer, time interval counter, three timers/counters. Timer 3 for baud rate generation and serial I/O ports (I²C, SPI and UART).
8-channel, 247kSPS 12-bit ADC
1LSB INL DC Performance
71dB SNR AC Performance
DMA Controller for high speed ADC-to-RAM capture
2x 12-bit (Monotonic) voltage output DACs
Dual output PWM/Σ-Δ DACs
On-chip Temperature sensor function
On-chip voltage reference
8051 Compatible instruction set (16MHz Maximum)
12 Interrupt sources, 2 priority levels
Dual data pointer
Extended 11-bit Stack pointer
Time interval counter (TIC)
Watchdog timer (WDT), power supply monitor (PSM)
Normal, idle and power-down modes

Показывать

ADUC831BSZ Даташит PDF

76 страницы, 1212 КБ

11/15/2002
