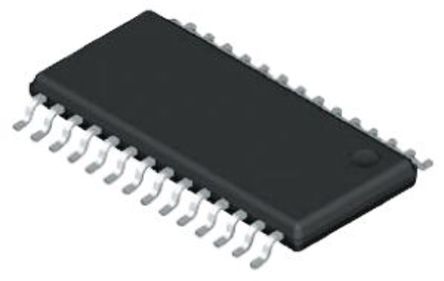

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

ADUC814ARUZ

ADI

ADUC814ARUZ – 8-битый микроконтроллер с ADC, включает в себя многоканальный ADC высокой производительности и память для программного/данных/EEPROM на одном чипе. Этот устройство низкого энергопотребления работает при использовании кристалла с частотой 32 кГц, а также на внутренней полупроводниковой калибраторной системе, которая генерирует высокочастотный таймер со скоростью 16.78 МГц. Этот таймер затем направляется через программируемый дивидер, откуда получается частота работы ядра микроконтроллера. Ядро микроконтроллера выполнено на основе 8052 и совместимо с инструкциями 8051. На чипе предусмотрены 8 кбайт непостоянной памяти для программного кода, 640 байт непостоянной памяти для данных и 256 байт оперативной памяти RAM. ADUC814 также включает в себя дополнительные аналоговые функции: двойные 12-битные датчики АЦП, мониторинг напряжения питания и референс для определения полосы частот. В число цифровых периферийных устройств входят таймер-надзорщик, счетчик интервалов времени, три таймера/счетчика и два серийных порта I/O (SPI и UART). * 6-канальный 247кСПС 12-битный ADC * Режим захвата данных с высокой скоростью для ADC * Программируемый референс через внутренний датчик АЦП для входов низкого уровня * Двойные выходные датчики АЦП – 12-битное разрешение, время установления составляет 15 мкс * Память для программного кода на типе Flash/EEPROM с сроком хранения 100 лет и выдержкой до 100 тысяч циклов * Три уровня безопасности памяти для программного кода на типе Flash/EEPROM * Серийное загрузка внутри устройства (без внешнего оборудования) * Инструкции совместимые с 8051 * Внешний кристалл с частотой 32 кГц, внутренняя программируемая полупроводниковая калибраторная система (максимальная скорость 16.78 МГц) * Три 16-битных таймера/счетчика * 11 программируемых портов I/O * 11 источников интерпольза, 2 уровня приоритета * Потребление энергии 3 мА при напряжении 3 В (частота ядра CLK = 2.1 МГц) Обычное потребление энергии * Схема сброса при включении устройства (не требует внешнего устройства POR) * Мониторинг температуры (точность ±1.5°C) * Точный референс напряжения * Счетчик интервалов времени (таймер активации/RTC) * Таймер-надзорщик (WDT), мониторинг напряжения питания (PSM)

Наличие: 937 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,831.06

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC773959

Категория продукта:

Микросхема Микроконтроллер

Упаковка: TSSOP-28

Дата доставки: 7 дней

Оплата:

Обновлено 26.10.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADUC814ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUC814ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC773959
Жизненный Цикл Продукта	Active
Категория продукта	Микросхема Микроконтроллер
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	16.78 MHz
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Стежков	28 Position
Тактовая Частота	16.8MHz (max)
Размер ОЗУ	256 B
Количество Битов	8 Bit
Разрешение (биты)	12.0 Bit
Размер Флэш-памяти	8192 B
Количество I/O Выводов	17 IO
Время Доступа	16.8 µs
Ядерная Архитектура	8052
Размер памяти	8000 B
Количество АЦП	1 ADC
Количество входов и выходов	11 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

Аналоги товара

ADUC814ARUZ описание продукта

Микроконтроллер ADUC814ARUZ представляет собой полностью интегрированный 8-битный программируемый микроконтроллер с частотой 247 квыб/с, который объединяет в одном корпусе высокопроизводительный многоканальный АЦП и память программ/данных Flash/EE. Это маломощное устройство работает от кварцевого резонатора 32 кГц с встроенной ФАПЧ, генерирующей высокочастотный тактовый сигнал 16,78 МГц. Этот тактовый сигнал, в свою очередь, подается через программируемый делитель частоты, из которого формируется рабочая частота ядра микроконтроллера. Ядро микроконтроллера — 8052, совместимое с системой команд 8051. На кристалле предусмотрено 8 кБ энергонезависимой памяти программ Flash/EE. Также интегрированы 640 байт энергонезависимой памяти данных Flash/EE и 256 байт ОЗУ. Микроконтроллер ADuC814 также включает дополнительную аналоговую функциональность: два 12-битных ЦАП, монитор источника питания и источник опорного напряжения на запрещенной зоне. Встроенные цифровые периферийные устройства включают сторожевой таймер, счетчик временных интервалов, три таймера/счетчика и два последовательных порта ввода/вывода (SPI и UART).
6-канальный 12-битный АЦП с частотой 247 квыб/с
Режим высокоскоростного захвата данных АЦП
Программируемый опорный источник через встроенный ЦАП для низкоуровневых входов
Двойные ЦАП с выходом по напряжению — 12-битное разрешение, время установления 15 мкс
Flash/EE, сохранение данных 100 лет, 100 000 циклов перезаписи
3 уровня защиты памяти программ Flash/EE
Внутрисхемная последовательная загрузка (без внешнего оборудования)
Набор команд, совместимый с 8051
Внешний кварц 32 кГц, встроенный программируемый ФАПЧ (максимум 16,78 МГц)
Три 16-битных таймера/счетчика
11 программируемых линий ввода/вывода
11 источников прерываний, 2 уровня приоритета
3 мА при 3 В (тактовая частота ядра = 2,1 МГц) Нормальное энергопотребление
Схема сброса при включении питания (не требуется внешнее устройство POR)
Монитор температуры (точность ±1,5 °C)
Прецизионный источник опорного напряжения
Счетчик временных интервалов (таймер пробуждения/часы реального времени)
Сторожевой таймер (WDT), монитор источника питания (PSM)
