ADS7815U Купить - TI Преобразователь AD

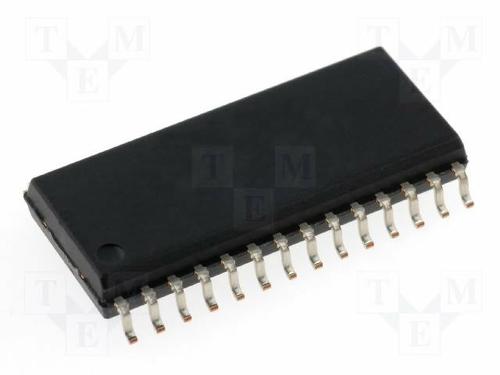

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS7815U

Single ADC SAR 250KSPS 16Bit Parallel 28Pin SOIC Tube

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 6,683.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8357396

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 22.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7815U характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7815U
Производитель	TI
ЧипСити Номер продукта	CC8357396
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	-4.75 V (min)
Рабочее Напряжение	4.75V ~ 5.25V
Ток Питания	30.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	200 mW
Частота Выборки	250 ksps
Потребляемая Мощность	200 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	250 mW
Количество входных каналов	1 Channel
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS7815U описание продукта

The ADS7815 is a complete 16bit sampling analogtodigital (A/D) converter featuring excellent AC performance and a 250kHz throughput rate. The design includes a 16bit capacitorbased SAR A/D converter with an inherent sample and hold (S/H), a precision reference, and an internal clock. Spuriousfree dynamic range with a 100kHz fullscale sinewave input is typically greater than 100dB. The ±2.5V input range allows development of precision systems using only ±5V supplies. The converter is available in a 28lead SOIC package specified for operation over the industrial 25°C to +85°C temperature range.
