ADS1232IPW Купить - TI Преобразователь AD

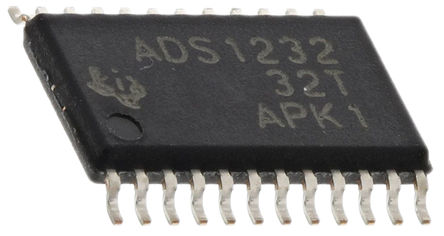

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS1232IPW

TEXAS INSTRUMENTS ADS1232IPW Analog to Digital Converter, 24Bit, 800 SPS, Single, 2.7V, 5.3V, TSSOP

Наличие: 387 шт.

Адрес доставки: Москва

Цена: ₽ 1,430.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5595030

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1232IPW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1232IPW
Производитель	TI
ЧипСити Номер продукта	CC5595030
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.70V (min)
Ток Питания	1.35 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	7.1 mW
Частота Выборки	80 SPS
Потребляемая Мощность	4.30 mW
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	13.1 mW
Количество входных каналов	2 Channel
Напряжение питания (Макс)	5.3 V
Напряжение питания (мин)	2.7 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS1232IPW описание продукта

The ADS1232IPW is a 24-bit precision Analog-to-digital Converter (ADC) with an on board, low-noise programmable gain amplifier (PGA), precision delta-sigma ADC and internal oscillator. The ADC provides a complete front-end solution for bridge sensor applications. The delta-sigma ADC has 23.5-bit effective resolution and is comprised of a 3rd-order modulator and 4th-order digital filter. The ADC can be clocked externally using an oscillator or a crystal. There is also an internal oscillator available that requires no external components. Offset calibration is performed on-demand and the ADC can be put in a low-power standby mode or shut off completely in power-down mode. All of the features of the ADC are operated through simple pin-driven control. There are no digital registers to program in order to simplify software development. Data are output over an easily-isolated serial interface that connects directly to the MSP430 and other microcontrollers.
Input multiplexer accepts two differential inputs
Flexible clocking - Low-drift on board oscillator optional external crystal
Easy ratiometric measurements - external voltage reference up to 5V
Selectable 10/80SPS data rates
2-channel differential input with built-in temperature sensor
Simple serial digital interface
Green product and no Sb/Br

Показывать

ADS1232IPW Даташит PDF

38 страницы, 916 КБ

11/04/2015
