ADP5070ACPZ Купить - ADI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADP5070ACPZ

ADI

Conv DC-DC 2.85V to 15V Non-Inv/Inv/Step Up/Step Down Single-Out 2.85V to 39V 20Pin LFCSP EP Tray

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 263.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC628182

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADP5070ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADP5070ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC628182
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin

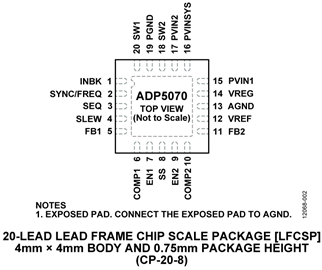

Корпус/Пакет	LFCSP-20
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	2.85V ~ 39V
Выходной Ток	600mA, 1A
Количество Стежков	20 Position
Частота Переключения	2.4 MHz
Максимальное входное напряжение	15 V
Входное напряжение (мин)	2.85 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.85 V
Входное напряжение	15 V
Высота	0.73 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADP5070ACPZ описание продукта

The ADP5070ACPZ is a high performance, dual DC to DC switching regulator with independent positive and negative outputs in 20 pin LFCSP package. The integrated main switch in both regulators enables generation of an adjustable positive output voltage up to +39V and negative output voltages down to -39V below input voltage. The ADP5070 operates at a pin selected 1.2MHz/2.4MHz switching frequency. It can synchronize with an external oscillator from 1MHz to 2.6MHz to ease noise filtering in sensitive applications. Both regulators implement programmable slew rate control circuitry for MOSFET driver stage to reduce EMI. The ADP5070 includes fixed internal or resistor programmable soft start timer to prevent inrush current at power-up. During shutdown, both regulators completely disconnect the loads from the input supply to provide true shutdown. This regulator provides overcurrent protection (OCP), overvoltage protection (OVP), thermal shutdown (TSD) and input undervoltage lockout (UVLO).
Wide input voltage range from 2.85V to 15V
Integrated 1A main switch for boost regulator and 0.6A main switch for inverting regulator
Supported by the ADIsimPower tool set
Boost regulator to generate VPOS output and inverting regulator to generate VNEG output
Out of phase operation
Individual precision enable and flexible start-up sequence
Slew rate control for lower system noise
Resistor programmable soft start timer
Optional single ended primary inductor converter (SEPIC)
Operating junction temperature range from -40°C to 125°C
ESD (electrostatic discharge) sensitive device. Proper ESD precautions are recommended to avoid performance degradation or loss of functionality.
