ADM2491EBRWZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM2491EBRWZ

ADI

ANALOG DEVICES ADM2491EBRWZ Transceiver RS422/RS485, 2 Drivers, 3V-5.5V supply, WSOIC-16

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 736.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC369244

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2491EBRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2491EBRWZ
Производитель	ADI
ЧипСити Номер продукта	CC369244
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	20ns (Max)
Количество Каналов	3 Channel
Количество Стежков	16 Position
Напряжение Изоляции	5000 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM2491EBRWZ описание продукта

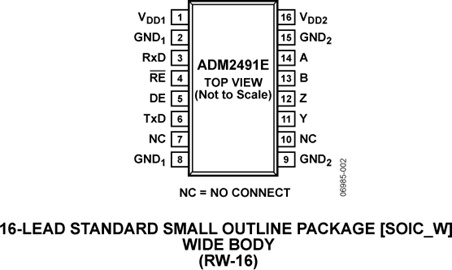

The ADM2491EBRWZ is an Isolated Data Transceiver with ±8 kV ESD protection and is suitable for high speed, half or full-duplex communication on multipoint transmission lines. For half-duplex operation, the transmitter outputs and the receiver inputs share the same transmission line. Transmitter output pin-Y is linked externally to receiver input pin-A and transmitter output pin-Z is linked to receiver input pin-B. The ADM2491E is designed for balanced transmission lines. The device employs Analog Devices Inc., iCoupler® technology to combine a 3-channel isolator, a 3-state differential line driver and a differential input receiver. The differential transmitter outputs and receiver inputs feature electrostatic discharge circuitry that provides protection to ±8kV using the human body model (HBM). The logic side of the device can be powered with either 5 or 3.3V supply, whereas the bus side requires an isolated 5V supply.
High common-mode transient immunity - >25kV/µs
Receiver has open-circuit failsafe design
32 Nodes on the bus
Thermal shutdown protection

Показывать

ADM2491EBRWZ Даташит PDF

16 страницы, 418 КБ

05/22/2014
