ADM2487EBRWZ Купить - ADI Чип интерфейса

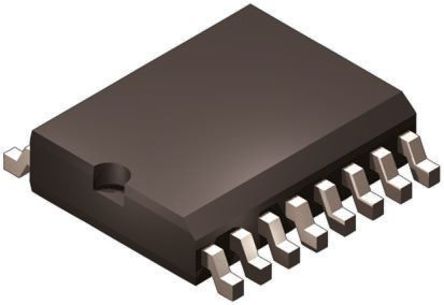

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM2487EBRWZ

ADI

2.5kV Signal Isolated, ESD Protected, Full/Half Duplex RS-485 Transceiver w/ Transformer Driver (500kbps)

Наличие: 1,001 шт.

Адрес доставки: Москва

Цена: ₽ 516.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC554640

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2487EBRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2487EBRWZ
Производитель	ADI
ЧипСити Номер продукта	CC554640
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	1.1µs (Max)
Ток Питания	4.00 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Рассеяние Мощности	152 mW
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

ADM2487EBRWZ описание продукта

The ADM2487EBRWZ is a 2.5kV Isolated Data Transceiver with ±15kV ESD protection and is suitable for high speed, half-duplex or full-duplex communication on multipoint transmission lines. For half-duplex operation, the transmitter outputs and receiver inputs share the same transmission line. Transmitter output pin-Y is linked externally to receiver input pin-A and transmitter output pin-Z to receiver input pin-B. The device employs the Analog Devices Inc., iCoupler® technology to combine a 3-channel isolator, a 3-state differential line driver and a differential input receiver. An on-chip oscillator outputs a pair of square waveforms that drive an external transformer to provide isolated power. The logic side of the device is powered with either 5 or 3.3V supply and the bus side are powered with an isolated 3.3V supply. The driver has an active high enable and the receiver has an active low enable. The driver output enters a high impedance state when the driver enable signal is low.
Integrated oscillator driver for external transformer
Data rate - 500kbps/16Mbps
256 Nodes on bus
True failsafe receiver inputs
Thermal shutdown protection
