ADM2481BRWZ Купить - ADI Чип интерфейса

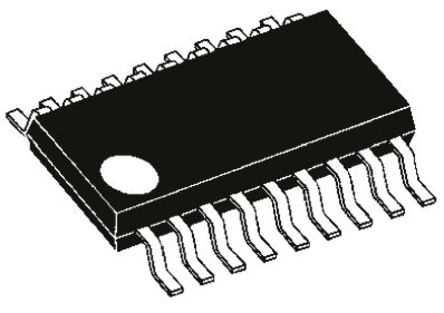

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM2481BRWZ

ADI

ANALOG DEVICES ADM2481BRWZ RS485 Transceiver RS422, RS485, 3V-5.5V supply, 2 Drivers, SOIC-16

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 413.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC360704

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2481BRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2481BRWZ
Производитель	ADI
ЧипСити Номер продукта	CC360704
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	600ns (Max)
Количество Каналов	3 Channel
Количество Стежков	16 Position
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM2481BRWZ описание продукта

The ADM2481BRWZ is a Half-duplex iCoupler Isolated RS-485 Transceiver designed for bidirectional data communication on balanced, multipoint bus transmission lines. Using iCoupler® technology, it combines a 3-channel isolator, a three-state differential line driver and a differential input receiver. The ADM2481 is slew-limited to reduce reflections with improperly terminated transmission lines. The controlled slew rate limits the data rate to 500kbps. Its driver has an active-high enable feature. The driver differential outputs and receiver differential inputs are connected internally to form a differential I/O port. When the driver is disabled or when VDD1/VDD2=0V, this imposes minimal loading on the bus. An active-high receiver disable feature, which causes the receiver output to enter a high impedance state, is provided as well. The receiver inputs have a true fail-safe feature that ensures a logic-high receiver output level when the inputs are open or shorted.
RS-485 transceiver with electrical data isolation
Complies with ANSI TIA/EIA-485-A and ISO 8482:1987 (E)
500kbps Data rate
Slew rate-limited driver outputs
Low power operation (2.5mA maximum)
High common-mode transient immunity ( >25kV/µs)
True fail-safe receiver inputs
Chatter-free power-up/power-down protection
256 Nodes on bus
Thermal shutdown protection
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADM2481BRWZ Даташит PDF

20 страницы, 341 КБ

06/07/2012
