ADL5382ACPZ-R7 Купить - ADI Радиочастотная деталь RF

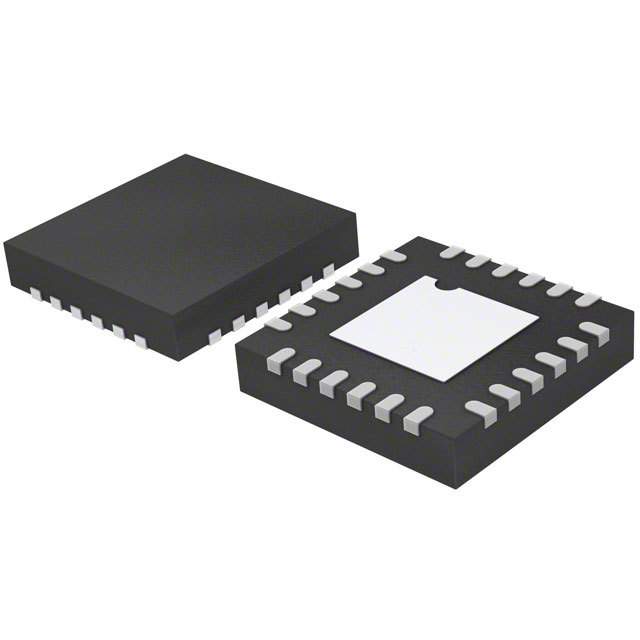

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADL5382ACPZ-R7

ADI

ANALOG DEVICES ADL5382ACPZ-R7 DEMODULATOR, QUAD, 700MHz - 2.7GHz, LFCSP-24

Наличие: 11,783 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 575.63

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC509593

Категория продукта:

Радиочастотная деталь RF

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADL5382ACPZ-R7 характеристики

Атрибут	Значение атрибута
Номенклатура	ADL5382ACPZ-R7
Производитель	ADI
ЧипСити Номер продукта	CC509593
Жизненный Цикл Продукта	Active
Категория продукта	Радиочастотная деталь RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	LFCSP-24
Напряжение Питания (DC)	4.75V (min)
Ток Питания	220 mA
Количество Стежков	24 Position
Рассеяние Мощности	1230 mW
Усиление	3.3 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1230 mW
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b
	Показывать Просмотр аналоги замена

Аналоги товара

ADL5382ACPZ-R7 описание продукта

Product Details
The ADL5382 is a broadband quadrature I-Q demodulator that covers an RF input frequency range from 700 MHz to 2.7 GHz. With a NF = 14 dB, IP1dB = 14.7 dBm, and IIP3 = 33.5 dBm at 900 MHz, the ADL5382 demodulator offers outstanding dynamic range suitable for the demanding infrastructure direct-conversion requirements. The differential RF inputs provide a well-behaved broadband input impedance of 50 Ω and are best driven from a 1:1 balun for optimum performance.
Excellent demodulation accuracy is achieved with amplitude and phase balances ~0.05 dB and ~0.2°, respectively. The demodulated in-phase (I) and quadrature (Q) differential outputs are fully buffered and provide a voltage conversion gain of ~4 dB. The buffered baseband outputs are capable of driving a 2 V p-p differential signal into 200 Ω.
The fully balanced design minimizes effects from second-order distortion. The leakage from the LO port to the RF port is <−65 dBc. Differential dc offsets at the I and Q outputs are typically <10 mV. Both of these factors contribute to the excellent IIP2 specifications which is >60 dBm.
The ADL5382 operates off a single 4.75 V to 5.25 V supply. The supply current is adjustable with an external resistor from the BIAS pin to ground. The ADL5382 is fabricated using the Analog Devices, Inc., advanced Silicon-Germanium bipolar process and is available in a 24-lead exposed paddle LFCSP. Performance is specified over a -40°C to +85°C temperature range.
**Applications**
* QAM/QPSK demodulator
* W-CDMA/CDMA/CDMA2000/GSM
* Point-to-(Multi)Point Radio
* WiMax
### Features and Benefits
I/Q Demodulator
Operating RF frequency
700 MHz to 2700MHz
IIP3 +30 dBm
IIP2 +60dBm
Input P1dB +13dBm
NF 14 dB @ 900MHz
Voltage Conversion Gain of 5dB
Quadrature demodulation accuracy
Phase accuracy <0.5°
Amplitude balance <0.25 dB
LO Input –10 to +5 dBm
Demodulation Bandwidth ~500 MHz
I/Q Drive 2Vpk into 200Ω
Programmable Power Consumption

Показывать

ADL5382ACPZ-R7 Даташит PDF

28 страницы, 798 КБ

02/29/2008
