ADJ56024 Купить - Panasonic Реле Мощности

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADJ56024

Panasonic

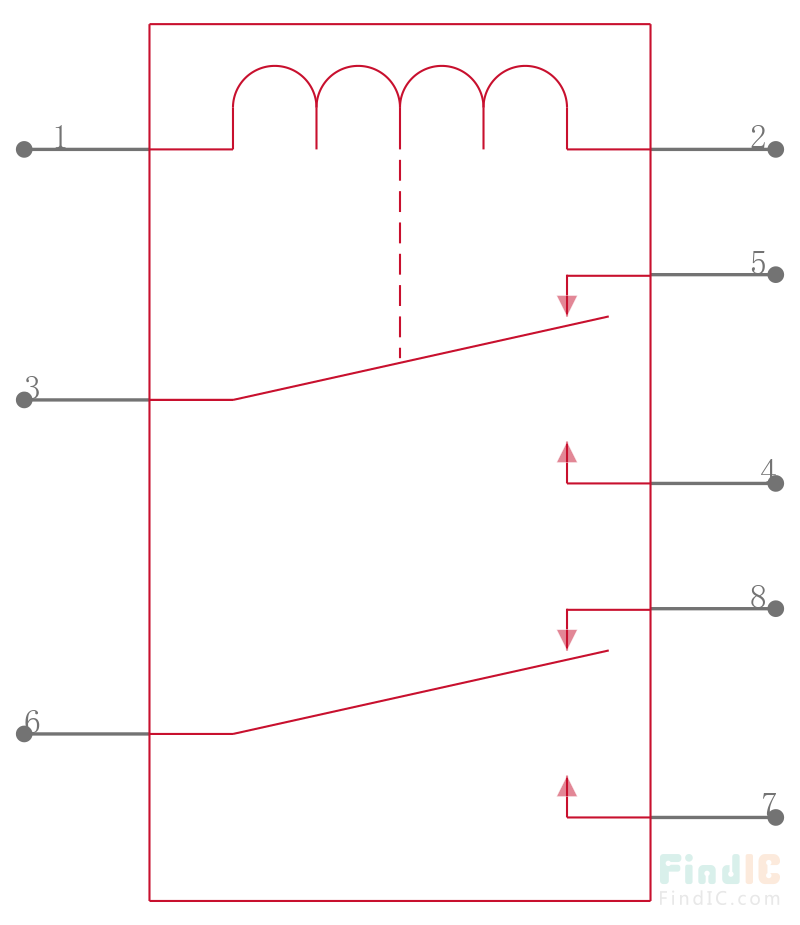

Electromechanical Relay 24VDC 2.304KΩ 16A DPDT (( 29mm 13mm 16.5mm)) THT Power Relay

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 894.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC69307200

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADJ56024 характеристики

Атрибут	Значение атрибута
Номенклатура	ADJ56024
Производитель	Panasonic
ЧипСити Номер продукта	CC69307200
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	-
Напряжение Катушки	24 VDC
Ток Катушки	10.4 mA
Сопротивление Катушки	2.3 kΩ
Текущий рейтинг (Макс)	16 A
Напряжение катушки (DC)	24 V
Мощность катушки	250 mW
Максимальный Ток Переключения	16 A
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Длина	29 mm
Ширина	13 mm
Высота	16.5 mm
Материал Контакта	Gold Plating
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536490075
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADJ56024 описание продукта

FEATURES
1\. Variety of contact arrangements
Wide lineup of 1 Form C, 1 Form A, 1 Form B, 2 Form C, 2 Form A, 2 Form B, 1 Form A 1 Form B.
2\. Latching operation
Latching via a polarized magnetic circuit structure allows remote operation and lower energy consumption
3\. Compact with high capacity
16A (1-pole type) contact rating in a compact 29×13×16.5 mm (L×W×H) size.
4\. Low power consumption
1 coil latching: 150mW
2 coil latching, single side stable: 250mW
5\. High insulation
Both clearance and creepage distance between coil and contact are at 8 mm min.
6\. With operation verification function
A test button (manual lever) type to facilitate circuit checks is also available (1 Form C, 1 Form A, 1 Form B types only).
TYPICAL APPLICATIONS
1\. FA equipment (brake circuits of industrial machine and robots, etc.)
2\. Electric power devices (remote surveillance devices, etc.)
3\. Household appliance networks (Motor control and lighting control, etc.)
4\. Time switches
