ADG759BCPZ Купить - ADI Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

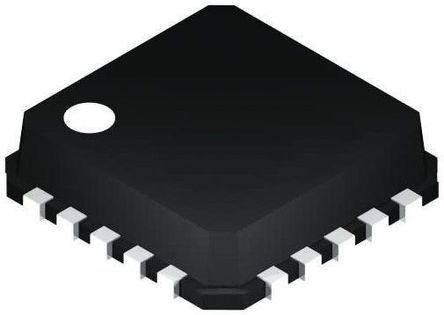

ADG759BCPZ

ADI

ANALOG DEVICES ADG759BCPZ Analogue Multiplexer / Demultiplexer, 4:1, 2, 4.5Ω, 1.8V to 5.5V, 2.5V, LFCSP, 20

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 515.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1221945

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG759BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG759BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1221945
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Количество Выходных Интерфейсов	2 Output
Тип Контактов	4PST
Ток Питания	1 nA
Количество Цепей	2 Circuit
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	0.00000001 W
Ширина Ленты	55 MHz
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	55 MHz
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG759BCPZ описание продукта

The ADG759BCPZ is a low voltage, CMOS Analog Multiplexer comprising four differential channel. The ADG759 switches one of four differential inputs to a common differential output as determined by the 2-bit binary address lines A0 and A1. An EN input on both devices is used to enable or disable the device. When disabled, all channels are switched OFF. These switches are designed on an enhanced submicron process that provides low power dissipation yet gives high switching speed, very low ON resistance and leakage currents. ON resistance is in the region of a few ohms and is closely matched between switches and very flat over the full signal range. These parts can operate equally well as either multiplexers or demultiplexers and have an input signal range that extends to the supplies.
3R ON Resistance
0.75R ON Resistance flatness
100pA Leakage currents
14ns Switching times
Low power consumption
TTL-/CMOS-Compatible inputs
<0.01µW Low power consumption
Guaranteed break-before-make switching action

Показывать

ADG759BCPZ Даташит PDF

12 страницы, 354 КБ

04/27/2002

просматривать

ADG759BCPZ Даташит PDF

12 страницы, 198 КБ

04/27/2002

просматривать

ADG759BCPZ Даташит PDF

13 страницы, 378 КБ

просматривать

ADG759BCPZ Даташит PDF

20 страницы, 554 КБ

03/02/2009

просматривать

ADG759BCPZ Даташит PDF

20 страницы, 616 КБ

09/07/2007

просматривать

ADG759BCPZ Даташит PDF

17 страницы, 531 КБ

просматривать

ADG759BCPZ Даташит PDF

13 страницы, 378 КБ

02/05/2016

просматривать

ADG759BCPZ Другие Даташит

24 страницы, 510 КБ

просматривать

ADG759BCPZ Другие Даташит

12 страницы, 354 КБ

просматривать

ADG759BCPZ Другие Даташит

6 страницы, 847 КБ

07/03/2013

просматривать

ADG759BCPZ Примечание по применению

4 страницы, 211 КБ

07/28/2009

просматривать

ADG759BCPZ Файл уведомления

4 страницы, 71 КБ

10/25/2012

просматривать

ADG759BCPZ Другие ссылки

1 страницы, 129 КБ

06/15/2011

просматривать
