ADG734BRUZ Купить - ADI Чип аналогового переключателя

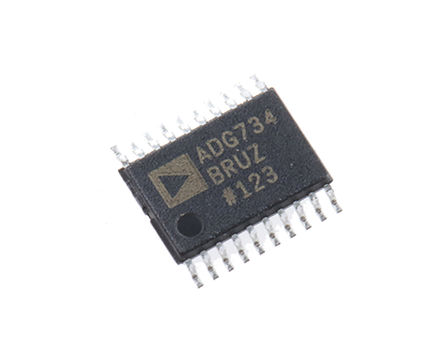

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG734BRUZ

ADI

Analog Switch, Quad Channel, SPDT, 4Channels, 2.5Ω, 1.8V to 5.5V, TSSOP, 20Pins

Наличие: 3,831 шт.

Адрес доставки: Москва

Цена: ₽ 254.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC262545

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG734BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG734BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC262545
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет (СИ)	SOP
Корпус/Пакет	TSSOP-20
Количество Выходных Интерфейсов	8 Output
Тип Контактов	SPDT
Ток Питания	1 nA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	20 Position
Сопротивление Сток-исток (Открытого Канала)	4.50 Ω
Количество Битов	4 Bit
Рассеяние Мощности	0.00000001 W
Ширина Ленты	160 MHz
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	200 MHz
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG734BRUZ описание продукта

The ADG734BRUZ is a CMOS Low Voltage Quad SPDT Switch designed on an enhanced submicron process that provides low power dissipation yet gives high switching speed, low on resistance and low leakage currents. Low power consumption and operating supply range of 1.8 to 5.5V and dual ±2.5V makes it ideal for battery powered, portable instruments. All channels exhibit break-before-make switching action preventing momentary shorting when switching channels. On-resistance is in the region of a few ohms, is closely matched between switches and is very flat over the full signal range. These parts can operate equally well in either direction and have an input signal range that extends to the supplies.
±2.5V Dual-supply operation
0.5R On-resistance flatness
100pA Leakage current
19ns Switching time
Low power consumption
TTL-/CMOS-compatible inputs
ESD sensitive device, take proper precaution while handling the device.
