ADG731BCPZ Купить - ADI Мультиплексор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG731BCPZ

ADI

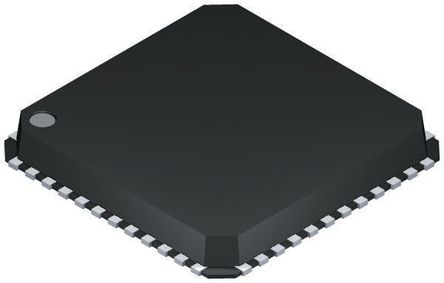

ANALOG DEVICES ADG731BCPZ 32:1 Analog Multiplexer IC, Single, 5.5Ω, 1.8V to 5.5V, LFCSP-48

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 543.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC515659

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG731BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG731BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC515659
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LFCSP-48
Количество Выходных Интерфейсов	1 Output
Ток Питания	10 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	48 Position
Рассеяние Мощности	100 µW
Ширина Ленты	18 MHz
Количество входов	32 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	18 MHz
Длина	7 mm
Ширина	7 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG731BCPZ описание продукта

Product Details
The ADG731/ADG725 are monolithic, CMOS, 32-channel/ dual 16-channel analog multiplexers with a serially controlled 3-wire interface. The ADG731 switches one of 32 inputs (S1–S32) to a common output, D. The ADG725 can be configured as a dual mux switching one of 16 inputs to one output, or a differential mux switching one of 16 inputs to a differential output.
These mulitplexers utilize a 3-wire serial interface that is compatible with SPI®, QSPI™, MICROWIRE™, and some DSP interface standards. On power-up, the Internal Shift Register contains all zeros and all switches are in the OFF state.
These multiplexers are designed on an enhanced submicron process that provides low power dissipation yet gives high switching speed with very low on resistance and leakage currents. They operate from a single supply of 1.8 V to 5.5 V or a ±2.5 V dual supply, making them ideally suited to a variety of applications. On resistance is in the region of a few ohms, is closely matched between switches, and is very flat over the full signal range.
These parts can operate equally well as either multiplexers or demultiplexers and have an input signal range that extends to the supplies. In the OFF condition, signal levels up to the supplies are blocked. All channels exhibit break-before-make switching action, preventing momentary shorting when switching channels.
The ADG731 and ADG725 are serially controlled 32-channel, and dual/differential 16-channel multiplexers, respectively. They are available in either a 48-lead LFCSP or TQFP package.
Product Highlights
1. 3-Wire Serial Interface.
2. 1.8 V to 5.5 V Single-Supply or ±2.5 V Dual-Supply
Operation. These parts are specified and guaranteed with 5 V ± 10%, 3 V ± 10% single-supply, and ± 2.5 V ±10% dual-supply rails.
3. On Resistance of 4 W.
4. Guaranteed Break-Before-Make Switching Action.
5. 7 mm ×7 mm 48-Lead Chip Scale Package (LFCSP) or
6. 48-Lead TQFP Package.
### Features and Benefits
3-Wire SPI Compatible Serial Interface
1.8 V to 5.5 V Single Supply
±2.5 V Dual-Supply Operation
4 Ω On Resistance
0.5 Ω On Resistance Flatness
7 mm x 7 mm 48-Lead Chip Scale Package (LFCSP) or 48-Lead TQFP Package
Rail-to-Rail Operation
Power-On Reset
See data sheet for additional feature
