ADG609BRUZ Купить - ADI Чип аналогового переключателя

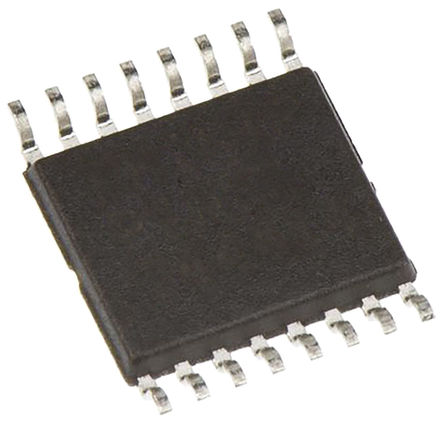

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG609BRUZ

ADI

ANALOG DEVICES ADG609BRUZ 4:1 Analog Multiplexer IC, Dual, 22Ω, 2.97V to 3.63V, TSSOP-16

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 311.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC293993

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG609BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG609BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC293993
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	5.00V (max)
Количество Выходных Интерфейсов	2 Output
Тип Контактов	4PST
Ток Питания	50 nA
Количество Цепей	2 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	22.0 Ω
Рассеяние Мощности	0.000002 W
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V, 5V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG609BRUZ описание продукта

The ADG609 series monolithic CMOS Analog Multiplexer comprising four differential channels. The IC switches one of four differential inputs to a common differential output as determined by the 2-bit binary address lines A0 and A1. An EN input on both devices is used to enable or disable the device and when disabled, all channels are switched OFF. All the address and enable inputs are TTL compatible over the full specified operating temperature range, making the parts suitable for bus-controlled systems such as data acquisition systems, process controls, avionics and ATEs since the TTL compatible address inputs simplify the digital interface design and reduce the board space requirements. Each channel conducts equally well in both directions when ON and has an input signal range which extends to the supplies. In the OFF condition, signal levels up to the supplies are blocked.
3, 5, 65V Power supplies
VSS to VDD Analog signal range
Low ON resistance (30V maximum)
Fast Switching Times - tON 75ns maximum, tOFF 45ns maximum
Low power dissipation (1.5mW maximum)
Break-before-make construction
TTL and CMOS Compatible inputs
