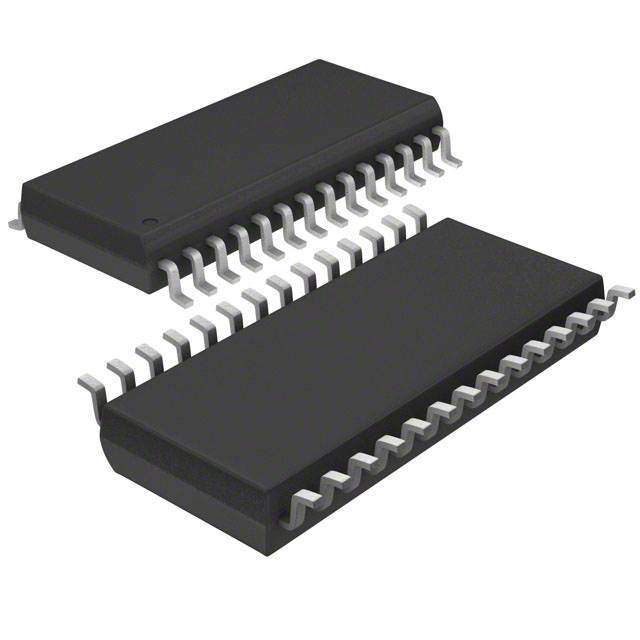

ADG507AKRUZ

ADI

ANALOG DEVICES ADG507AKRUZ 8:1 Analog Multiplexer IC, Dual, 450Ω, 10.8V to 16.5V, TSSOP-28

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 1,480.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1398804

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG507AKRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG507AKRUZ
Производитель	ADI
ЧипСити Номер продукта	CC1398804
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Напряжение Питания (DC)	16.5V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	600 nA
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Рассеяние Мощности	0.47 W
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	10.8V ~ 16.5V
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADG507AKRUZ описание продукта

Product Details
The ADG507A is a CMOS monolithic analog multiplexer with dual 8 channels. The ADG507A switches one of eight differential inputs to a common differential output, depending on the state of three binary addresses and an enable input. It has TTL and 5 V CMOS logic compatible digital inputs.
The ADG507A is designed on an enhanced LC2MOS process, which gives an increased signal capability of VSS to VDD and enables operation over a wide range of supply voltages. The devices can operate comfortably anywhere in the 10.8 V to 16.5 V single or dual supply range. This multiplexer also features high switching speeds and low RON.
### Features and Benefits
44 V Supply Maximum Ratings
VSS to VDD Analog Signal Range
Single/Dual Supply Specifications
Wide Supply Range (10.8 V to 16.5 V)
Extended Plastic Temperature Range
-40°C to +85°C
Low Power Dissipation (28 µW max)
Low Leakage (20 pA typ)
Superior Alternative to DG506A/HI-506
28-Lead DIP/SOIC/PLCC/LCCC/TSSOP Packages
