ADG3308BRUZ Купить - ADI Преобразователь напряжения и электроуровня

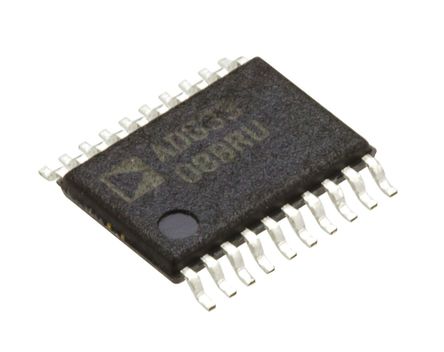

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG3308BRUZ

ADI

ANALOG DEVICES ADG3308BRUZ Voltage Level Translator, Bidirectional, 8Input, 6ns, 60Mbps, 1.15V to 5.5V, TSSOP-20

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 309.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC90613

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG3308BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG3308BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC90613
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	5.50V (max)
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Скорость Передачи Данных	60.0 Mbps
Время Нарастания	2 ns
Количество входов	8 Input
Время падения	2 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.15V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.15 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG3308BRUZ описание продукта

The ADG3308BRUZ is a 8-channel Bidirectional Logic Level Translator used in multivoltage digital system applications, such as data transfer between a low voltage DSP controller and a higher voltage device. The internal architecture allows the device to perform bidirectional level translation without an additional signal to set the direction in which the translation takes place. The voltage applied to VCCA sets the logic levels on the A side of the device, while VCCY sets the levels on the Y side. For proper operation, VCCA must always be less than VCCY. The VCCA-compatible logic signals applied to the A side of the device appear as VCCY-compatible levels on the Y side. The enable pin provides three-state operation on both the A pin and the Y pin. When the EN pin is pulled low, the terminals on both sides of the device are in the high impedance state. For normal operation, EN should be driven high.
Bidirectional level translation
Low quiescent current (<1µA)
No direction pin
ESD sensitive device, take proper precaution while handling the device.
