ADC0809CCN Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

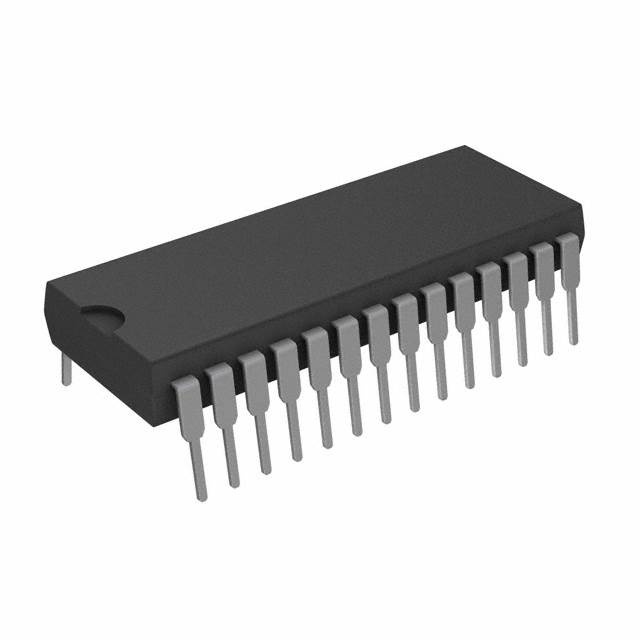

ADC0809CCN

8Bit Microprocessor Compatible A/D Converters With 8Channel Multiplexer 28-PDIP -40℃ to 85℃

Наличие: 916 шт.

Адрес доставки: Москва

Цена: ₽ 119.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9472300

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADC0809CCN характеристики

Атрибут	Значение атрибута
Номенклатура	ADC0809CCN
Производитель	TI
ЧипСити Номер продукта	CC9472300
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.50V (min)
Ток Питания	300 µA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	28 Position
Количество Битов	8 Bit
Рассеяние Мощности	15 mW
Частота Выборки	10 KSPS
Потребляемая Мощность	15 mW
Количество АЦП	1 ADC
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	875 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	4.5 V
Входное напряжение	5 V
Ширина	13.72 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADC0809CCN описание продукта

The ADC0809CCN is a 8-bit Microprocessor Compatible A/D Converter with 8-channel multiplexer. The ADC0809 data acquisition component is a CMOS monolithic device with an 8-bit analogue-to-digital converter, 8-channel multiplexer and microprocessor compatible control logic. The 8-bit A/D converter uses successive approximation as the conversion technique. The converter features a high impedance chopper stabilized comparator, a 256R voltage divider with analogue switch tree and a successive approximation register. The 8-channel multiplexer can directly access any of 8-single-ended analogue signals. The device eliminates the need for external zero and full-scale adjustments. Easy interfacing to microprocessors is provided by the latched and decoded multiplexer address inputs and latched TTL TRI-STATE outputs. The design of the ADC0809 has been optimized by incorporating the most desirable aspects of several A/D conversion techniques.
Easy interface to all microprocessors
No zero or full-scale adjust required
8-channel Multiplexer with address logic
Outputs meet TTL voltage level specifications
100µs Conversion time
High speed
High accuracy
Minimal temperature dependence
Excellent long-term accuracy and repeatability
Consumes minimal power
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
