ADAU1966WBSTZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADAU1966WBSTZ

ADI

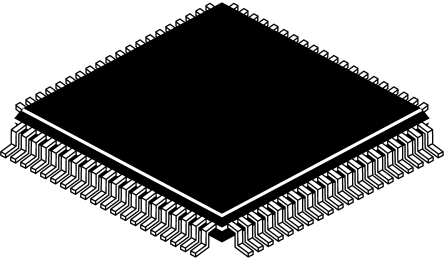

ANALOG DEVICES ADAU1966WBSTZ Digital to Analog Converter, 24Bit, 192KSPS, Serial, 3V to 5.5V, LQFP, 80Pins

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 1,459.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC54022117

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADAU1966WBSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADAU1966WBSTZ
Производитель	ADI
ЧипСити Номер продукта	CC54022117
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Количество Выходных Интерфейсов	16 Output
Ток Питания	82.0 mA
Количество Каналов	16 Channel
Количество Битов	24 Bit
Частота Выборки	192 kHz
Разрешение (биты)	24.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Длина	14.2 mm
Ширина	14.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADAU1966WBSTZ описание продукта

Product Details
The ADAU1966 is a high performance, single-chip DAC that provides 16 digital-to-analog converters (DACs) with differential output using the Analog Devices, Inc., patented multibit sigma-delta (Σ-Δ) architecture. An SPI/I2 C port is included, allowing a microcontroller to adjust volume and many other parameters. The ADAU1966 operates from 2.5 V digital, 5 V analog and 3.3 V or 5 V input/output supplies. A linear regulator is included to generate the digital supply voltage from the analog supply voltage. The ADAU1966 is available in an 80-lead LQFP package.
The ADAU1966 is designed for low EMI. This consideration is apparent in both the system and circuit design architectures. By using the on-board PLL to derive the internal master clock from an external LRCLK, the ADAU1966 can eliminate the need for a separate high frequency master clock and can be used with or without a bit clock. The DACs are designed using the latest Analog Devices continuous time architectures to further minimize EMI. By using 2.5 V digital supplies, power consumption is minimized, and the digital waveforms are a smaller amplitude, further reducing emissions.
Applications
Automotive audio systems
Home theater systems
Digital audio effects processors
### Features and Benefits
118 dB DAC dynamic range and SNR
−98 dB THD + N
Differential voltage DAC output
2.5 V digital, 5 V analog and 3.3 V or 5 V I/O supplies
521 mW total (32.6 mW/channel) quiescent power
PLL generated or direct MCLK master clock
Low EMI design
Linear regulator driver to generate digital supply
Supports 24-bit and 32 kHz to 192 kHz sample rates
Low propagation 192 kHz sample rate mode
Log volume control with autoramp function
Temperature sensor with digital readout ±3°C accuracy
SPI and I2C controllable for flexibility
See data sheet for additional features
