ADA4571BRZ Купить - ADI

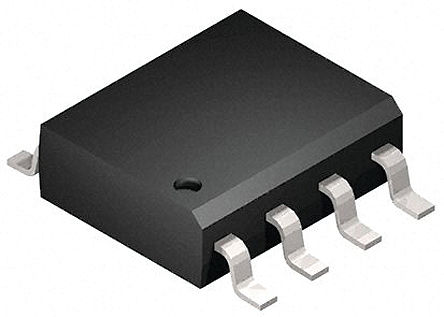

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADA4571BRZ

ADI

ANALOG DEVICES ADA4571BRZ MEMS Module, High Precision, 2.7V, 5.5V, NSOIC, 8Pins

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 208.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC831540

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADA4571BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADA4571BRZ
Производитель	ADI
ЧипСити Номер продукта	CC831540
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	2.70V (min)
Количество Стежков	8 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADA4571BRZ описание продукта

The ADA4571BRZ is an Integrated AMR Angle Sensor with integrated signal conditioning amplifiers and ADC drivers. The ADA4571 produces two analog outputs that indicate the angular position of the surrounding magnetic field. The ADA4571 delivers clean and amplified cosine and sine output signals related to the angle of a rotating magnetic field. The output voltage range is ratiometric to the supply voltage. The sensor contains two Wheatstone bridges, at a relative angle of 45° to one another. A rotating magnetic field in the x-y sensor plane delivers two sinusoidal output signals with the double frequency of the angle (α) between sensor and magnetic field direction. Within a homogeneous field in the x-y plane, the output signals are independent of the physical placement in the z direction (air gap).
Contactless angular measurement
Measures magnetic field direction rather than field intensity
Minimum sensitivity to air gap variations
Large working distance
Excellent accuracy, even for weak saturation fields
Minimal thermal and lifetime drift
Negligible hysteresis
Single chip solution
